HEIDENHAIN MANUALplus 620, CNC PILOT 640 507
6.6 Mo
vimenti linear
i e cir
c
olar
i asse Y
6.6 Movimenti lineari e circolari
asse Y

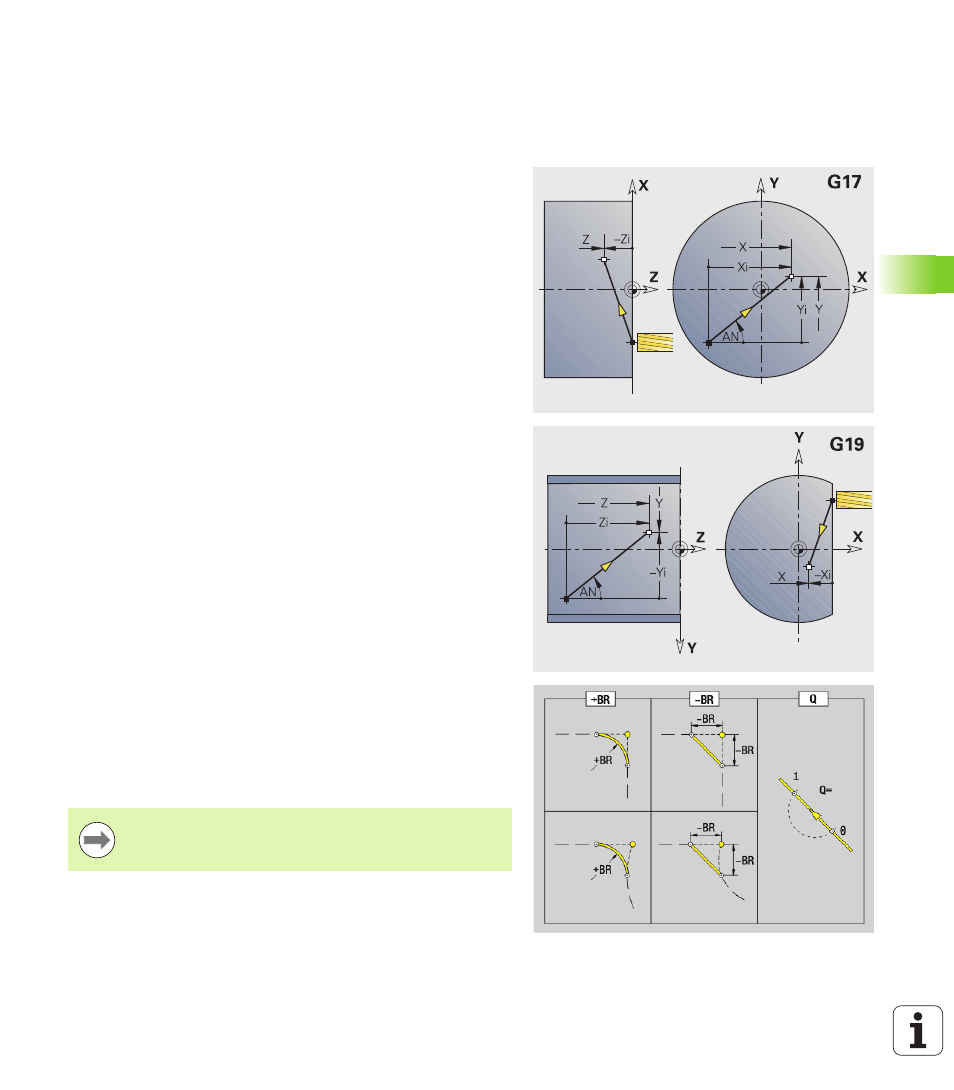

Fresatura: movimento lineare G1
L'istruzione G1 trasla con avanzamento lineare al "Punto finale". G1
viene eseguito in funzione del piano di lavoro:
 G17 Interpolazione nel piano XY
 Accostamento in direzione Z
 Riferimento Angolo A: asse X positivo
 G18 Interpolazione nel piano XZ
 Accostamento in direzione Y
 Riferimento angolo A: asse Z negativo
 G19 Interpolazione nel piano YZ
 Accostamento in direzione X
 Riferimento angolo A: asse Z positivo
Parametri
X
Punto finale (quota diametrale)
Y Punto finale
Z Punto finale
AN Angolo (riferimento: in funzione del piano di lavoro)
Q Punto d'intersezione. Punto finale se l'arco di cerchio interseca
una retta o un arco di cerchio (default: 0):
 0: punto d'intersezione vicino
 1: punto d'intersezione distante
BR Smusso/Arrotondamento. Definisce il raccordo con il
successivo elemento del profilo. Programmare il punto finale
teorico, se si indica uno smusso/arrotondamento.
 Nessuna immissione: raccordo tangenziale
 BR=0: raccordo non tangenziale
 BR>0: raggio arrotondamento
 BR<0: larghezza smusso
BE Fattore di avanzamento speciale per smusso/arrotondamento
(default: 1)
Avanzamento speciale = avanzamento attivo * BE (0 < BE <=
1)
Programmazione X, Y, Z: assoluto, incrementale, di tipo
modale o "?"
