Unit "Tornitura troncatura immissione diretta
del profilo"
La Unit lavora il profilo assiale/radiale descritto con i parametri.
Compiendo movimenti alternati (intermittenti) di esecuzione gola e
sgrossatura, la lavorazione avviene con minimi movimenti di
sollevamento e accostamento.
Nome Unit: G869_G80 / Ciclo: G869 (vedere pagina 279)
In base alla definizione dell'utensile, il Controllo numerico riconosce se
l'esecuzione della gola è di tipo radiale o assiale.
Correzione profondità di tornitura RB: in funzione del materiale,
della velocità di avanzamento ecc., il tagliente "devia" durante la
lavorazione di tornitura. L'errore di accostamento che ne deriva si
corregge con la correzione della profondità di tornitura. Il valore viene
di norma determinato per via empirica.
Larghezza offset B: a partire dal secondo incremento, in caso di
passaggio dalla lavorazione di tornitura a quella di troncatura il percorso
da lavorare viene ridotto della "Larghezza offset B". Ad ogni successivo
passaggio su questo fianco si verifica una riduzione di "B", oltre
all'offset attuale. La somma dell'"offset" è limitata all'80% della
larghezza effettiva del tagliente (larghezza tagliente effettiva =
larghezza tagliente – 2*raggio tagliente). Il Controllo numerico riduce
se necessario la larghezza programmata dell'offset. Al termine della
pretroncatura il materiale residuo viene lavorato con una corsa di
troncatura.
Accesso alla banca dati tecnologici
 Tipo di lavorazione: tornitura-troncatura
 Parametri correlati: F, S, O, P

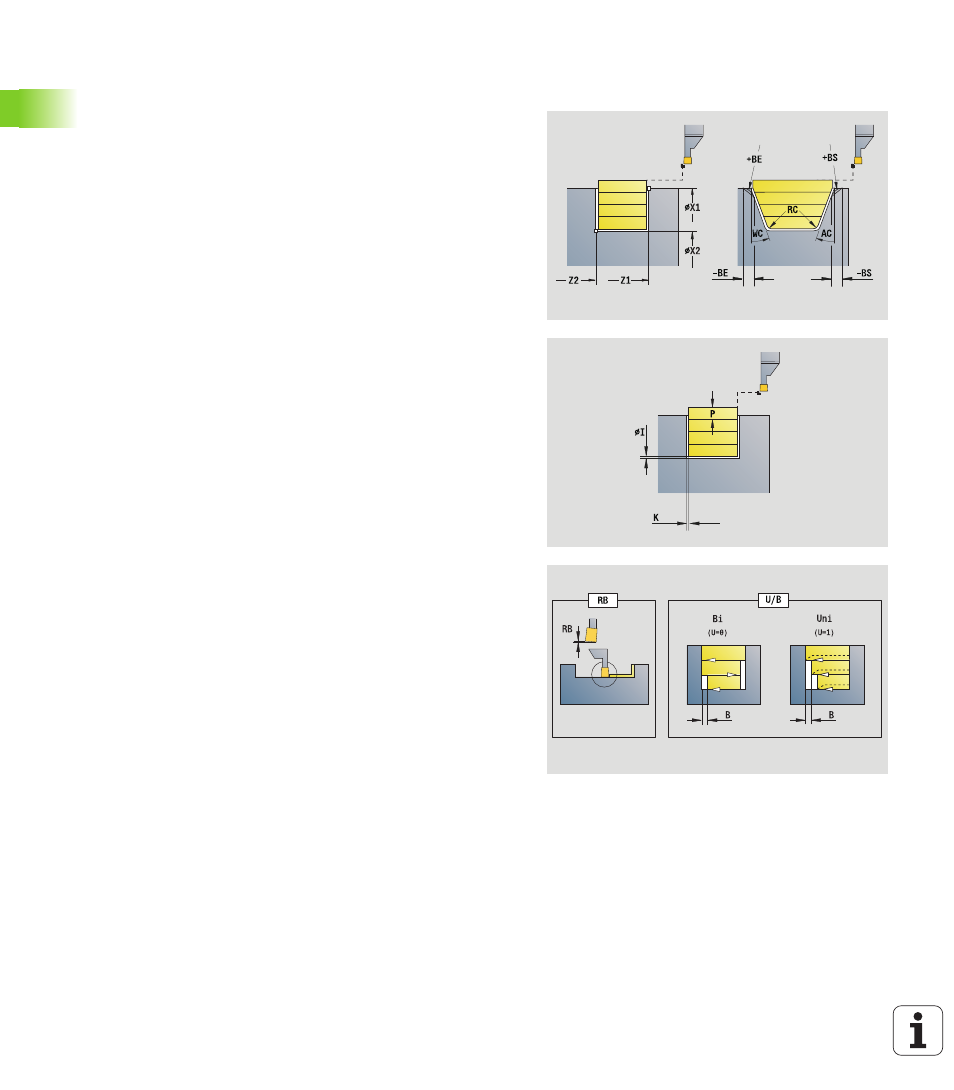

Maschera Profilo:
RI, RK
Sovrametallo pezzo grezzo in direzione X e Z.
Altri parametri maschera Profilo: vedere pagina 60
Maschera Ciclo
P
Incremento massimo in pretornitura
I, K Sovrametallo in direzione X, Z (l: quota diametrale)
RB Correzione della profondità di tornitura per lavorazione di
finitura
B Larghezza offset
U Direzione di passata
 0 (Bi): bidirezionale (in entrambe le direzioni)
 1 (Uni): unidirezionale (in direzione del profilo)
Q Esecuzione (Sgrossatura/Finitura)
 0: sgrossatura e finitura
 1: solo sgrossatura
 2: solo finitura
Altre maschere: vedere pagina 58
