HEIDENHAIN MANUALplus 620, CNC PILOT 640 299
4.1
9
Cicli di filet
tat
ur
a

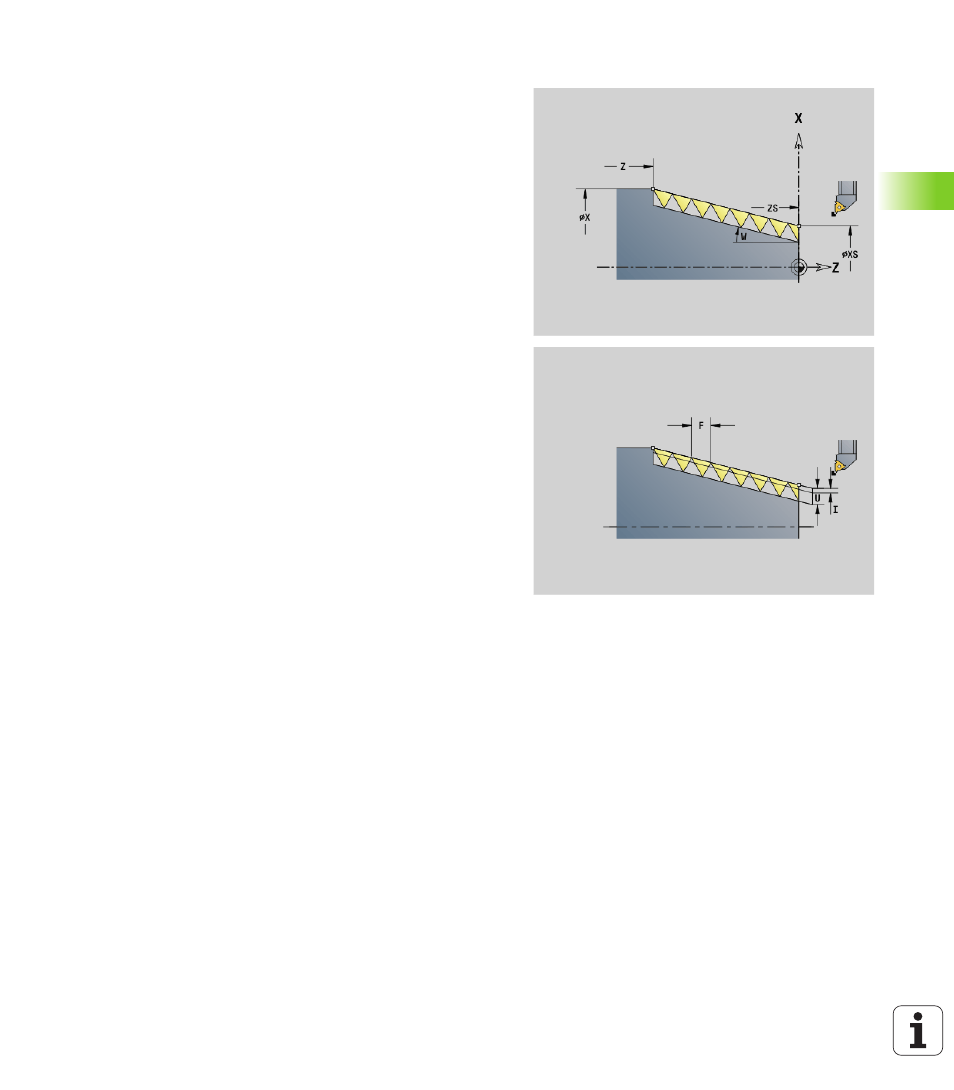

Filettatura semplice G32
L'istruzione G32 esegue un filetto semplice in qualsiasi posizione e
direzione (filetto assiale, conico o radiale; filetto interno o esterno).
Parametri
X
Punto finale filetto (quota diametrale)
Z Punto finale filetto
XS Punto iniziale filetto (quota diametrale)
ZS Punto iniziale filetto
BD Filetto esterno/interno:
 0: filetto esterno
 1: filetto interno
F Passo filetto
U Profondità filetto
Nessun inserimento: la profondità del filetto viene calcolata
automaticamente:
 Filettature esterne (0.6134 * F)
 Filettature interne (0.5413 * F)
I Profondità di taglio massima
IC Numero di tagli. L'incremento viene calcolato sulla base di IC e
U. Utilizzabile con:
 V=0 (sezione truciolo costante)
 V=1 (incremento costante)
V Tipo di incremento (default: 0)
 0: sezione costante del truciolo in tutte le passate
 1: incremento costante
 2: con configurazione di taglio residua Primo incremento =
"Resto" della divisione profondità filettatura/profondità di
taglio. L'"ultima passata" viene ripartita in 1/2, 1/4, 1/8 e 1/8.
 3: l'incremento viene calcolato dal passo e dal numero di giri
 4: come MANUALplus 4110
 5: incremento costante (come in 4290)
 6: costante con resto (come in 4290)
H Tipo di offset per la lisciatura dei fianchi del filetto (default: 0)
 0: senza offset
 1: offset da sinistra
 2: offset da destra
 3: offset alternato destra/sinistra
K Lunghezza di uscita sul punto finale filetto (default: 0)
W Angolo al cono (campo: –45° < W < 45°) – (default: 0)
Posizione filettatura conica in riferimento all'asse longitudinale
o trasversale.
 W>0: profilo ascendente (in direzione di lavorazione)
 W<0: profilo discendente
