484 Programmazione DIN per l'asse Y
6.1 Pr
ofili asse Y – Pr
incipi f
ondamentali
6.1 Profili asse Y – Principi
fondamentali

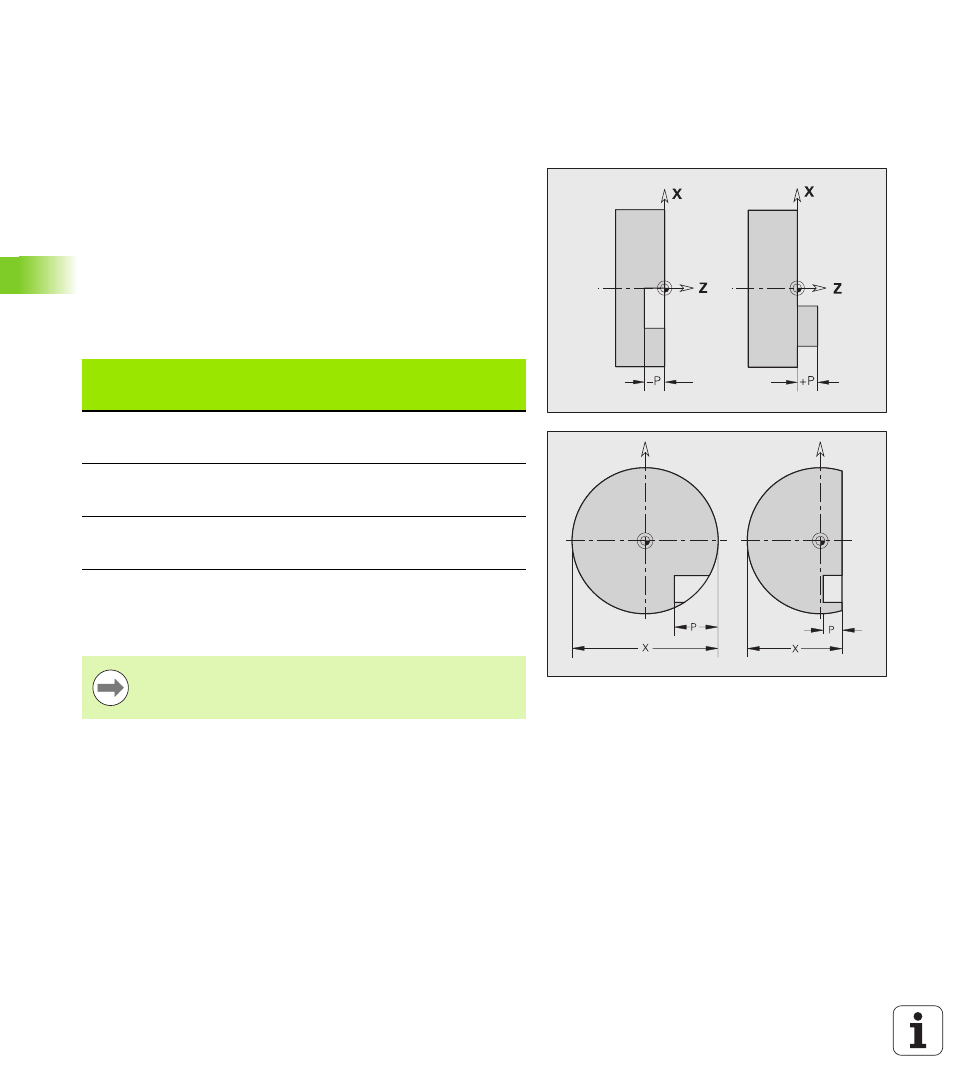

Posizione dei profili di fresatura
Il piano di riferimento oppure il diametro di riferimento vengono definiti
nell'identificativo di sezione. La profondità e la posizione di un profilo
di fresatura (tasca, isola) vengono determinate nella definizione del
profilo nel modo seguente:
 con la profondità P nella G308 programmata in precedenza
 in alternativa in caso di figure: parametro ciclo profondità P
Il segno di "P" determina la posizione del profilo di fresatura:
 P<0: tasca
 P>0: isola
 X: diametro di riferimento dall'identificazione di sezione
 Z: piano di riferimento dall'identificazione di sezione
 P: profondità da G308 o dalla descrizione di figura
Posizione del profilo di fresatura
Sezione P Superficie
Fondo
fresatura
FACE_C P<0
P>0
Z
Z+P
Z+P
Z
REAR_C P<0
P>0
Z
Z–P
Z–P
Z
LATERAL_C P<0
P>0
X
X+(P*2)
X+(P*2)
X
I cicli di fresatura di superfici lavorano la superficie
descritta nella definizione del profilo. Le isole all'interno di
questa superficie non vengono prese in considerazione.
