HEIDENHAIN MANUALplus 620, CNC PILOT 640 569
8.1 Pr
incipi f
ondamentali

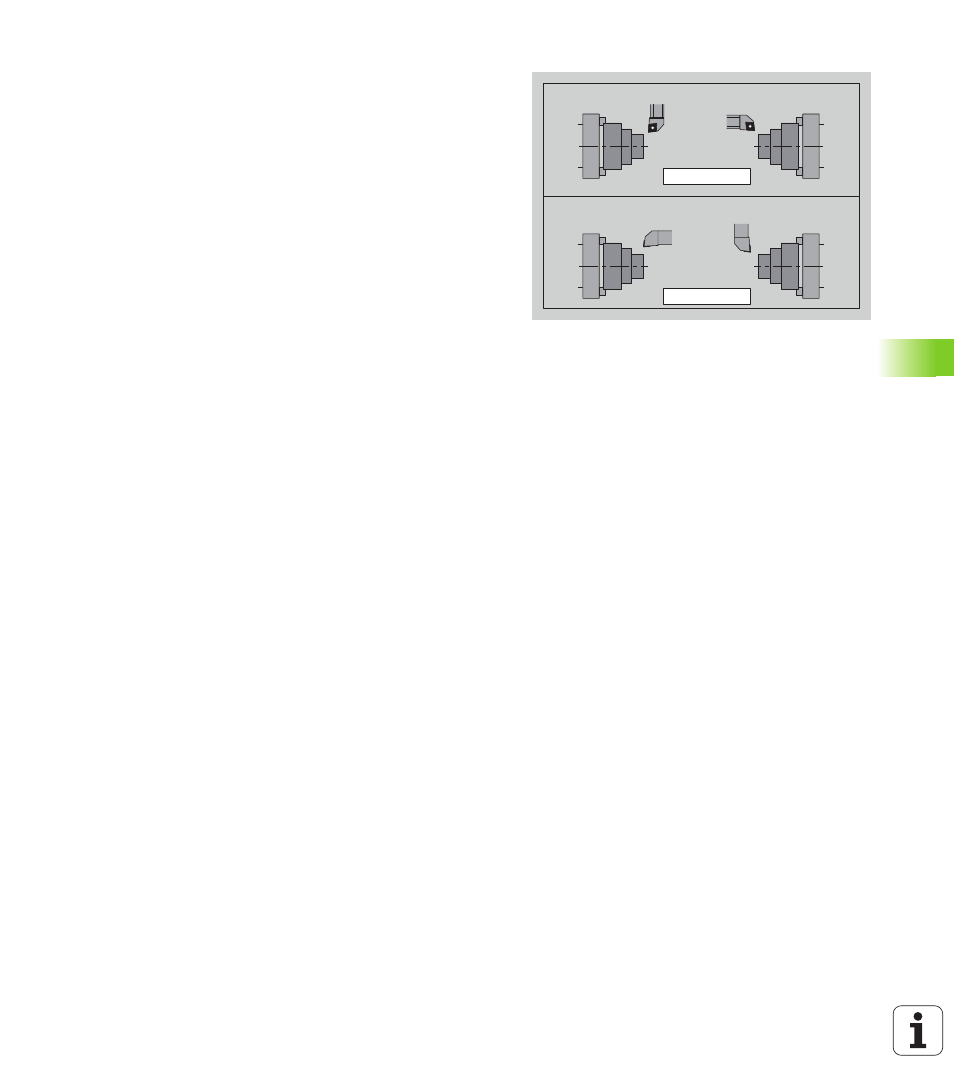

Utensili per l'asse B
Un ulteriore vantaggio dell'asse B consiste nell'impiego flessibile degli
utensili nella tornitura. Attraverso l'orientamento dell'asse B e la
rotazione dell'utensile si possono raggiungere posizioni dell'utensile
che rendono possibili lavorazioni longitudinali e in piano oppure
lavorazioni radiali e assiali sul mandrino principale e sul
contromandrino con lo stesso utensile.
In questo modo si riduce il numero di utensili necessari e il numero di
cambi utensile.
Dati utensile: tutti gli utensili vengono descritti con le dimensioni X, Z
e Y e le correzioni nella banca dati utensili. Queste dimensioni sono
riferite all'angolo di rotazione B=0°.
Inoltre viene gestito l'angolo di posizione CW. Negli utensili non
motorizzati (utensili da tornio) questo parametro definisce la posizione
di lavoro dell'utensile.
L'angolo di orientamento dell'asse B non fa parte dei dati dell'utensile.
Questo angolo viene definito in occasione della chiamata oppure
dell'impiego dell'utensile.
Orientamento dell'utensile e indicazione della posizione: negli
utensili da tornio il calcolo della posizione della punta dell'utensile
avviene in base all'orientamento del tagliente.
Il controllo numerico calcola l'orientamento negli utensili da tornio sulla
base dell'angolo di regolazione e dell'inserto.
BW 180
CW 0
CW 180
BW 180
BW 180 BW 180
