90

Units smart.Turn

2.5 Unit - F

o

ra

tu

ra

asse C

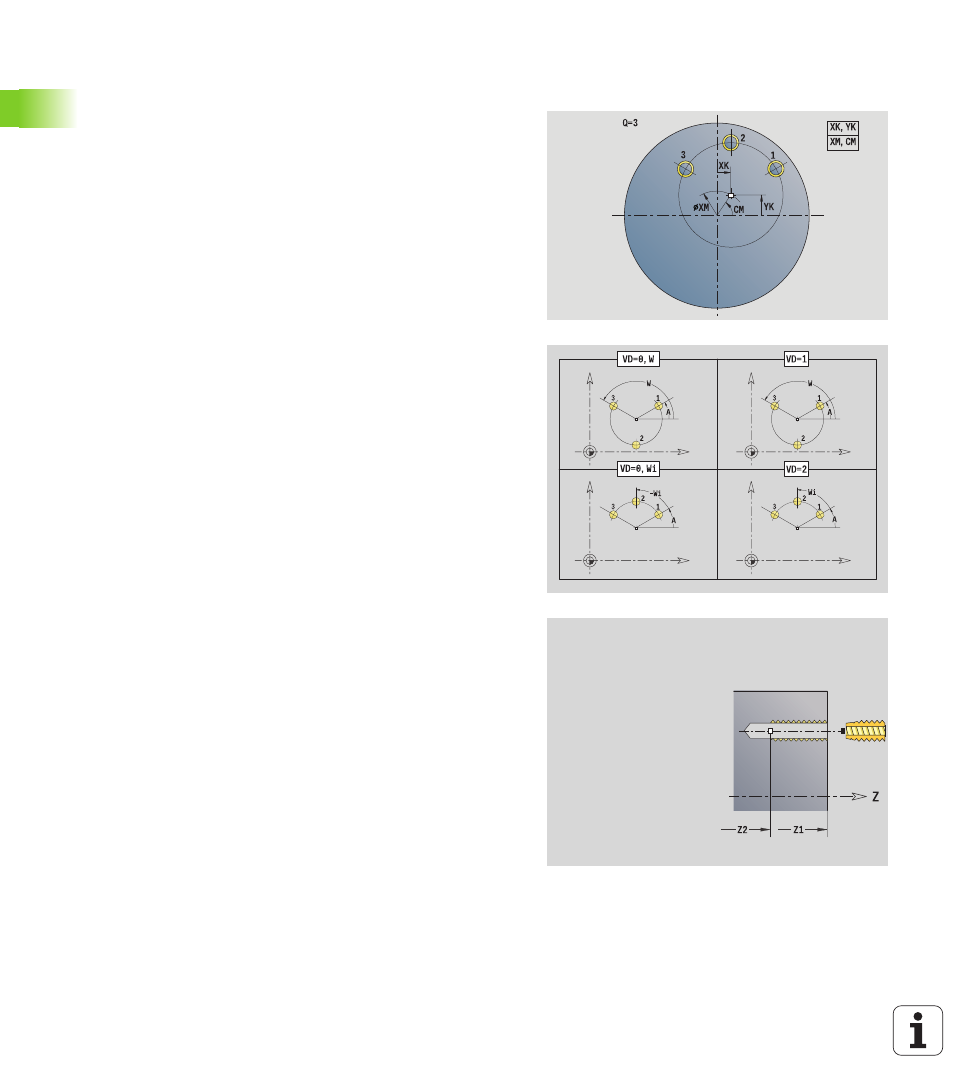

Unit "Sagoma maschiatura circolare superficie
frontale"

La Unit esegue una sagoma di maschiatura circolare sulla superficie
frontale.

Nome Unit: G73_Cir_Stirn_C / Ciclo: G73 (vedere pagina 320)

Utilizzare la lunghezza di estrazione per pinze di serraggio con
compensazione lineare. Il ciclo calcola un nuovo passo nominale sulla
base della profondità filetto, del passo programmato e della lunghezza
di estrazione. Il passo nominale è leggermente inferiore al passo del
maschio. Alla realizzazione del filetto, la punta viene estratta dal
mandrino di serraggio della "lunghezza di estrazione". Si assicurano
così migliori durate dei maschi.

Accesso alla banca dati tecnologici

Tipo di lavorazione: maschiatura

Parametri correlati: S

Maschera Sagoma
Q

Numero di fori

XM, CM

Centro polare

XK, YK

Centro cartesiano

A

Angolo iniziale

Wi

Incremento angolare

K

Diametro sagoma

W

Angolo finale

VD

Direzione ciclo (default: 0)

VD=0, senza W: ripartizione su cerchio completo

VD=0, con W: ripartizione su arco di cerchio più lungo

VD=0, con Wi: il segno di Wi determina la direzione
(Wi<0: in senso orario)

VD=1, con W: in senso orario

VD=1, con Wi: in senso orario (il segno di Wi è
irrilevante)

VD=2, con W: in senso antiorario

VD=2, con Wi: in senso antiorario (il segno di Wi è
irrilevante)

Maschera Ciclo
Z1

Punto di partenza foro

Z2

Punto finale foro

F1

Passo filetto

B

Lunghezza di entrata

L

Lunghezza di estrazione per impiego di pinze di serraggio
con compensazione lineare (default: 0)

SR

Velocità di ritorno (default: numero di giri di maschiatura)

RB

Piano di ritorno (default: alla posizione di partenza oppure
a distanza di sicurezza)

Altre maschere: vedere pagina 58
