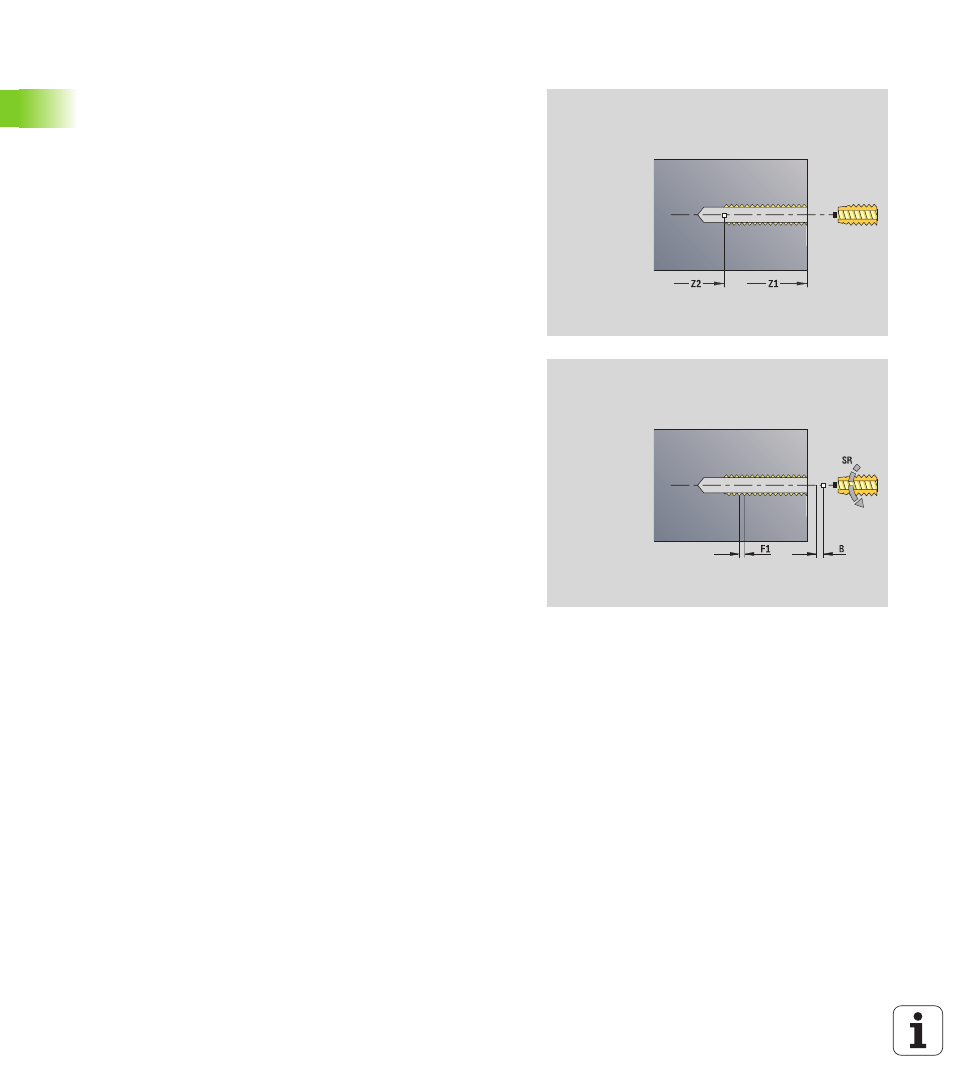

Unit "Maschiatura centrata"
La Unit esegue la filettatura assiale con utensili fissi.
Nome Unit: G73_ZENTR / Ciclo: G73 (vedere pagina 320)
Lunghezza di estrazione L: utilizzare questo parametro per pinze di
serraggio con compensazione lineare. Il ciclo calcola un nuovo passo
nominale sulla base della profondità di filettatura, del passo
programmato e della "lunghezza di estrazione". Il passo nominale è
leggermente inferiore al passo del maschio. Alla realizzazione del
filetto, la punta viene estratta dal mandrino di serraggio della
"lunghezza di estrazione". Con questa procedura si assicurano migliori
durate dei maschi.
Accesso alla banca dati tecnologici
 Tipo di lavorazione: maschiatura
 Parametri correlati: S
Maschera Ciclo
Z1
Punto di partenza foro
Z2 Punto finale foro
NS N. blocco iniziale profilo
X Punto di partenza foro (quota diametrale) –
(campo: –2 mm < X < 2 mm; default: 0)
F1 Passo filetto
B Lunghezza di entrata
L Lunghezza di estrazione per impiego di pinze di serraggio
con compensazione lineare (default: 0)
SR Velocità di ritorno (default: numero di giri di maschiatura)
Altre maschere: vedere pagina 58
