4.29 Altr
e funzioni G
4.29 Altre funzioni G
Dispositivo di serraggio nella simulazione G65
L'istruzione G65 visualizza il dispositivo di serraggio nella grafica di
simulazione.
Parte di fusione G67 (per grafica)
L'istruzione G67 visualizza un "pezzo grezzo ausiliario" nella
simulazione.
Tempo di sosta G4
Con G4 il Controllo numerico attende che trascorra il tempo "F" ed
esegue quindi il blocco di programma successivo. Se l'istruzione G4
viene programmata insieme ad un percorso di traslazione nello stesso
blocco, il tempo di sosta è attivo una volta terminata la traslazione.
Arresto preciso G7
L'istruzione G7 inserisce in modo modale l'"Arresto preciso". In
"Arresto preciso" il Controllo numerico avvia il blocco successivo, se la
"Finestra tolleranza posizione" è stata raggiunta sul punto finale. La
finestra tolleranza è un parametro di configurazione ("ParameterSets
PX(PZ)/CfgControllerTol/posTolerance").
"Arresto preciso" agisce su singole passate e cicli. Il blocco NC, in cui
è programmata l'istruzione G7, viene già eseguito con "Arresto
preciso".

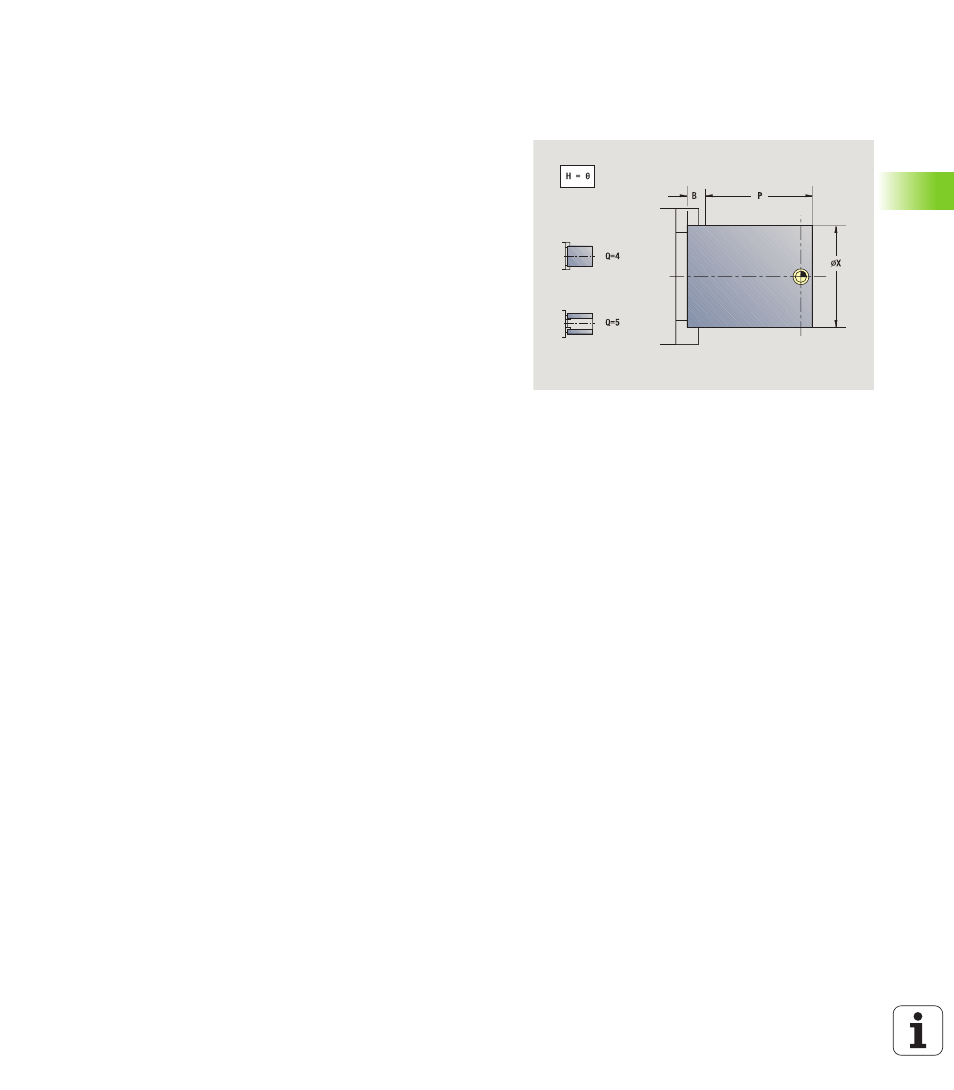

Parametri
H
Numero dispositivo di serraggio (programmare sempre H=0)
D Numero mandrino – Nessun inserimento
X Diametro del pezzo grezzo
Z Punto iniziale – Nessun inserimento
Q Forma di serraggio
 4: serraggio esterno
 5: serraggio interno
B Lunghezza di bloccaggio (B+P = Lunghezza del pezzo
grezzo)
P Lunghezza di sbloccaggio
V Cancella attr. bloccaggio
Parametri
ID
Numero identificativo del pezzo grezzo ausiliario
NS Numero blocco del profilo
Parametri
F
Tempo di sosta [sec] (0 < F <= 999)
