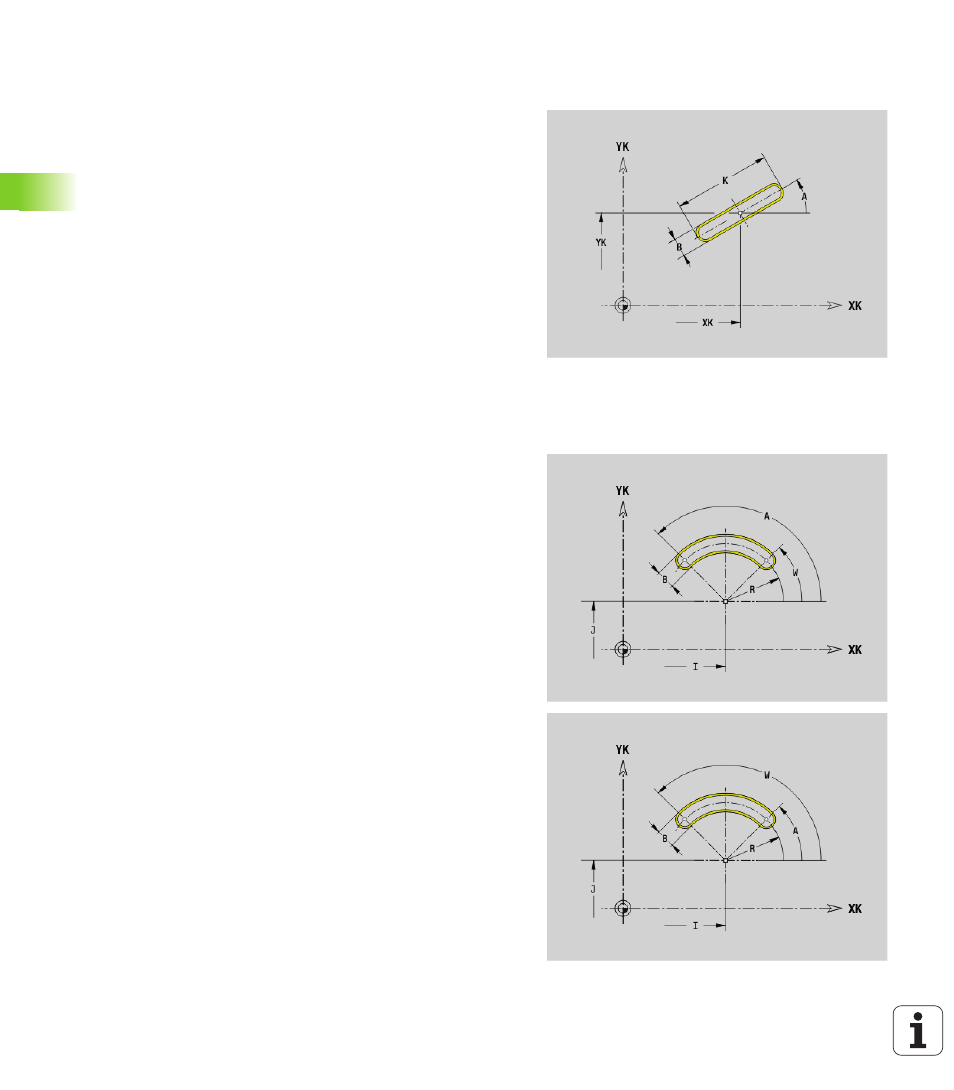

Scanalatura lineare superficie frontale/
posteriore G301-Geo
L'istruzione G301 definisce una scanalatura lineare in un profilo
frontale o posteriore.
Scanalatura circolare superficie frontale/
posteriore G302-Geo/G303-Geo
L'istruzione G302/G303 definisce una scanalatura circolare in un
profilo frontale o posteriore.
G302: scanalatura circolare in senso orario
G303: scanalatura circolare in senso antiorario
Parametri
XK
Centro in coordinate cartesiane
YK
Centro in coordinate cartesiane
X
Diametro (centro in coordinate polari)
C
Angolo (centro in coordinate polari)
A
Angolo rispetto all'asse XK (default: 0°)
K
Lunghezza scanalatura
B
Larghezza scanalatura
P
Profondità/altezza (default: "P" da G308)
P<0: tasca
P>0: isola
Parametri
I
Centro curva in coordinate cartesiane
J
Centro curva in coordinate cartesiane
X
Diametro (centro in coordinate polari)
C
Angolo (centro in coordinate polari)
R
Raggio curva (riferimento: traiettoria del centro della scanalatura)
A
Angolo iniziale; riferimento: asse XK; (default: 0°)
W
Angolo finale; riferimento: asse XK; (default: 0°)
B
Larghezza scanalatura
P
Profondità/altezza (default: "P" da G308)
P<0: tasca
P>0: isola
