HEIDENHAIN MANUALplus 620, CNC PILOT 640 561
7.
5 Esempio
Filettatura:
 Selezionare "Forma > Filettatura"
 Attivare "Elemento base per filettatura"
 Finestra di dialogo "Filettatura": Selezionare "ISO DIN 13"
 Premere il softkey "Indietro": ritorno al menu principale

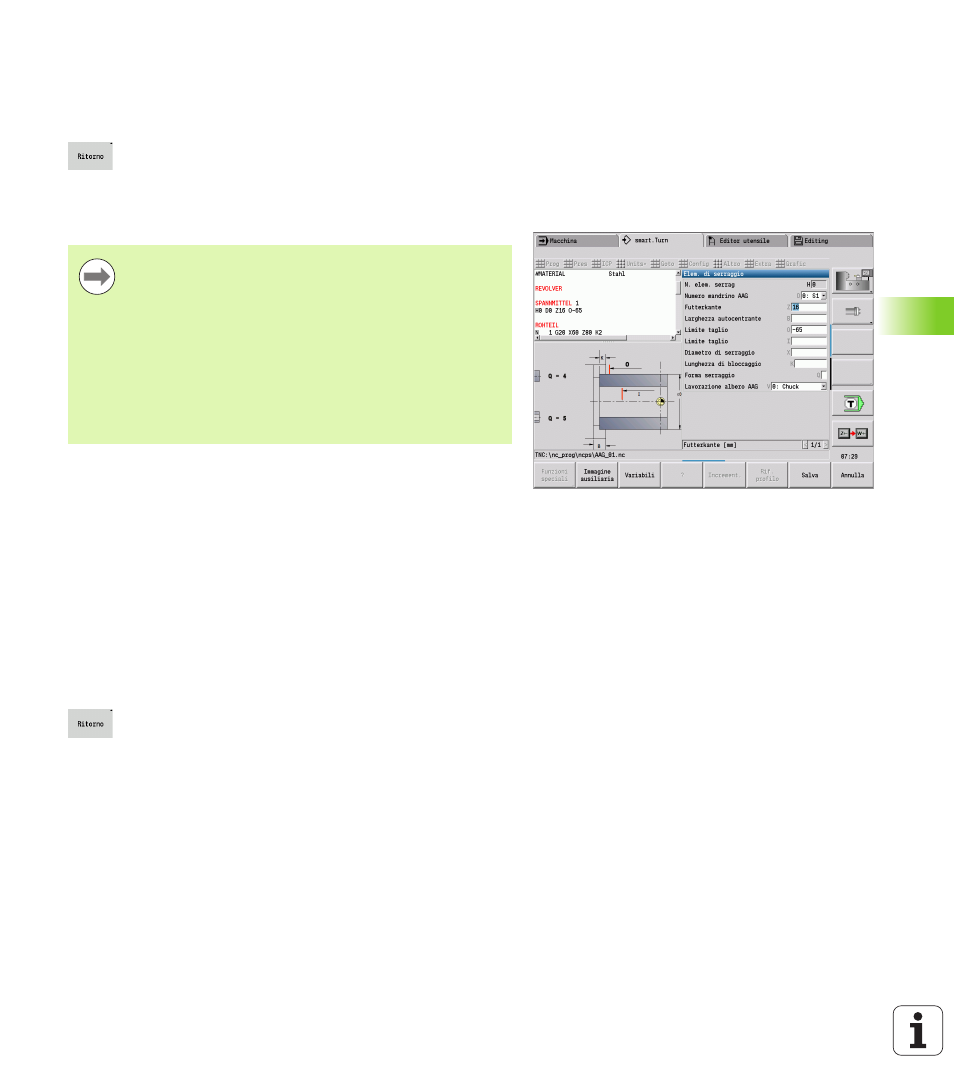

Allestimento, serraggio del pezzo
 Selezionare "Predisp. > Inserim. attr. bloccaggio"
 Descrivere l'attrezzatura di bloccaggio:
 Selezionare "N. mandrino AAG"
 Inserire "Spigolo autocentrante"
 Inserire "Larghezza autocentrante"
 Inserire "Limitazione di taglio" (esterna e interna)
 Inserire "Diametro di serraggio"
 Inserire "Lunghezza di serraggio"
 Definire "Forma di serraggio"
 Selezionare "Lavorazione albero AAG"
 TURN PLUS considera le attrezzature di bloccaggio e la limitazione
di taglio alla creazione del programma.
 Premere il softkey "Indietro": ritorno al menu principale
TURN PLUS calcola automaticamente per il pezzo il
necessario spostamento origine e l'attiva con G59. Per il
calcolo dello spostamento origine TURN PLUS considera i
seguenti valori:
 lunghezza pezzo Z (descrizione pezzo grezzo)
 sovrametallo K (descrizione pezzo grezzo)
 spigolo autocentrante Z (descrizione serraggio e
parametri di lavorazione)
 spigolo autocentrante B (descrizione serraggio e
parametri di lavorazione)
