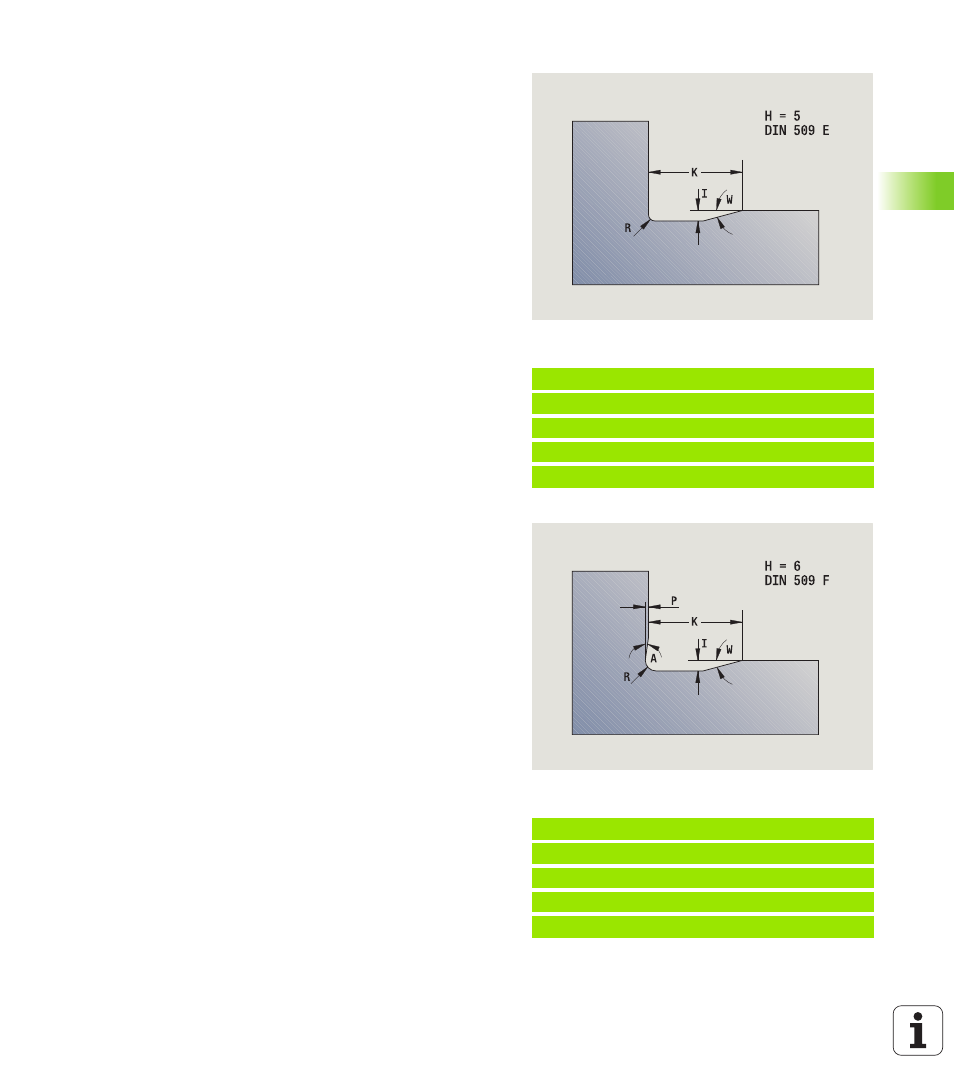

Scarico DIN 509 E (H=0,5)
I parametri non indicati vengono calcolati dal Controllo numerico in
funzione del diametro.
Scarico DIN 509 F (H=6)
I parametri non indicati vengono calcolati dal Controllo numerico in
funzione del diametro.
Esempio: Chiamata G25-Geo DIN 509 E
. . .
N.. G1 Z-15 [Elemento assiale]
N.. G25 H5 [DIN 509 E]
N.. G1 X20 [Elemento radiale]
. . .
Parametri
H
Scarico Forma DIN 509 E: H=0 o H=5
I
Profondità scarico (quota radiale)
K
Larghezza scarico
R
Raggio scarico (nei due spigoli dello scarico)
W
Angolo scarico
BE, BF, BD, BP e BH (vedere "Attributi di lavorazione per elementi
geometrici" a pagina 196)
Esempio: Chiamata G25-Geo DIN 509 F
. . .
N.. G1 Z-15 [Elemento assiale]
N.. G25 H6 [DIN 509 F]
N.. G1 X20 [Elemento radiale]
. . .
Parametri
H
Scarico Forma DIN 509 F: H=6
I
Profondità scarico (quota radiale)
K
Larghezza scarico
R
Raggio scarico (nei due spigoli dello scarico)
P
Profondità trasversale
W
Angolo scarico
A
Angolo trasversale
BE, BF, BD, BP e BH (vedere "Attributi di lavorazione per elementi
geometrici" a pagina 196)
