Programmazione DIN per l'asse Y
6.2 Pr
ofili del piano XY
Sagoma lineare piano XY G471-Geo

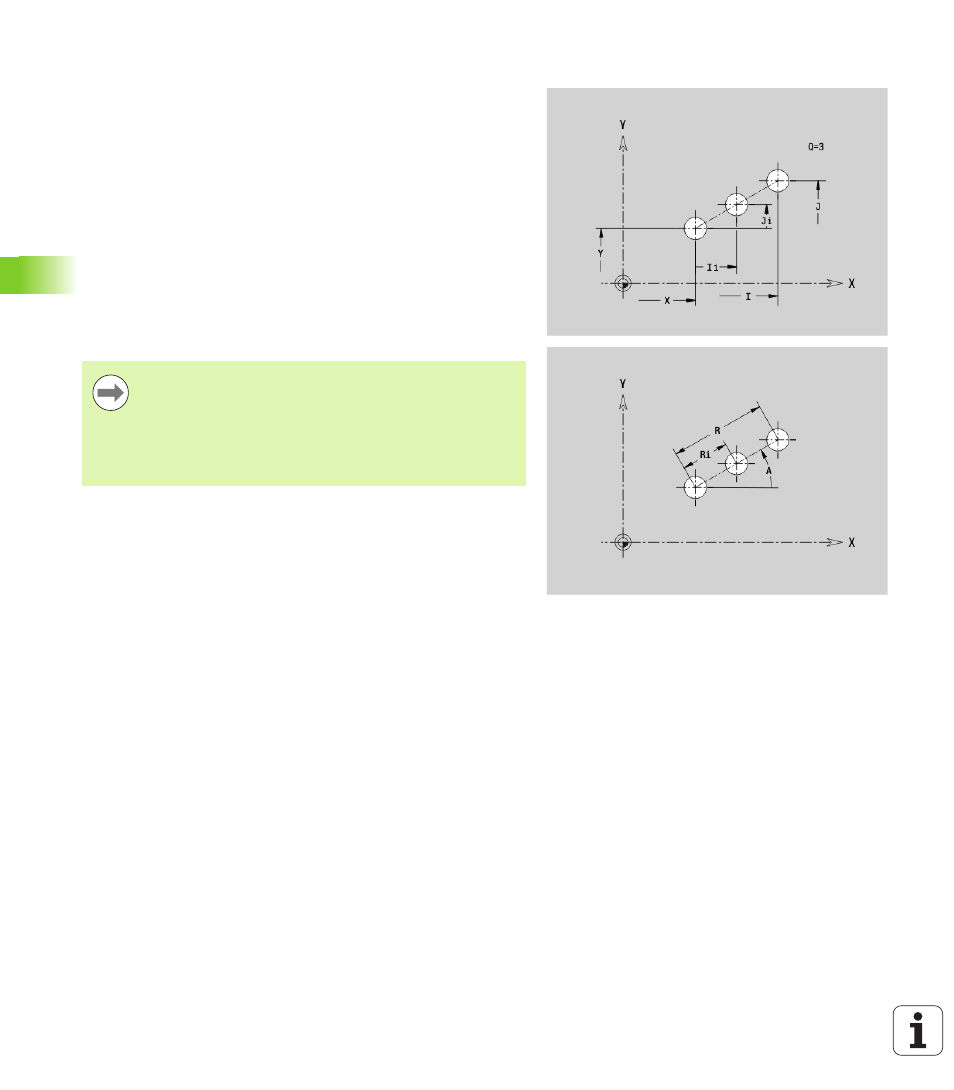

G471 definisce una sagoma lineare nel piano XY. G471 agisce sul foro
o la figura definiti nel blocco successivo (G370..375, G377).
Parametri
Q
Numero di figure
X
1° punto sagoma (quota radiale)
Y
1° punto sagoma
I
Punto finale sagoma (direzione X; quota radiale)
J
Punto finale sagoma (direzione Y)
Ii
Distanza tra due figure in direzione X
Ji
Distanza tra due figure in direzione Y
A
Angolo di posizione dell'asse longitudinale della sagoma
(riferimento: asse X positivo)
R
Lunghezza (lunghezza totale sagoma)
Ri
Distanza sagoma (distanza tra due figure)
Note per la programmazione
Programmare il foro/la figura nel blocco successivo
senza centro.
Il ciclo di fresatura (sezione MACHINING) richiama il
foro/la figura nel blocco successivo, non la definizione
della sagoma.
