HEIDENHAIN MANUALplus 620, CNC PILOT 640 343
4.26 Cicli di fr
esat
ur
a

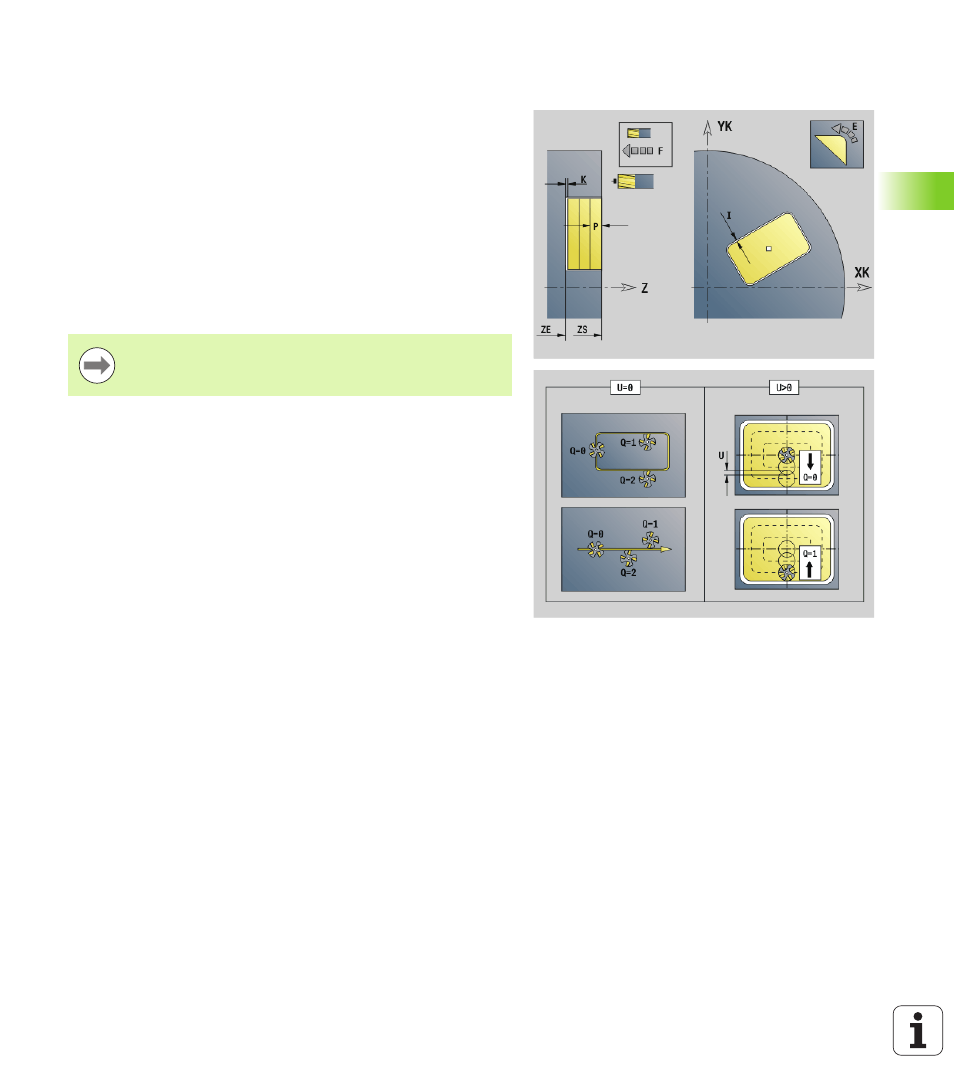

Fresatura profilo e figura superficie frontale
G793
L'istruzione G793 fresa figure o "profili liberi" (aperti o chiusi).
All'istruzione G793 segue:
 la figura da fresare con:
 definizione del profilo della figura (G301..G307) – Vedere "Profili
frontali/posteriori" a pagina 224.
 chiusura del profilo di fresatura (G80)
 il profilo libero con:
 punto iniziale del profilo di fresatura (G100)
 profilo di fresatura (G101, G102, G103)
 chiusura del profilo di fresatura (G80)
Impiegare di preferenza la descrizione del profilo con ICP
nella parte geometrica del programma e i cicli G840, G845
e G846.
Parametri
ZS
Spigolo superiore fresatura
ZE Fondo fresatura
P Incremento massimo (default: profondità totale in un
incremento)
U Fattore di sovrapposizione fresatura profilo o tasca (default: 0)
 U=0: fresatura profilo
 U>0: fresatura tasca – sovrapposizione minima dei percorsi
di fresatura = U*diametro fresa
R Raggio di avvicinamento (raggio arco di avvicinamento/
allontanamento) – (default: 0)
 R=0: l'elemento del profilo viene raggiunto direttamente;
incremento sul punto di avvicinamento al di sopra del piano
di fresatura, quindi incremento verticale in profondità
 R>0: la fresa percorre l'arco di avvicinamento/
allontanamento che si unisce tangenzialmente all'elemento
del profilo
 R<0 per spigoli interni: la fresa percorre l'arco di
avvicinamento/allontanamento che si unisce
tangenzialmente all'elemento del profilo
 R<0 per spigoli esterni: lunghezza elemento di
avvicinamento/allontanamento lineare; avvicinamento/
allontanamento tangenziale dall'elemento del profilo
I Sovrametallo parallelo al profilo
K Sovrametallo Z
F Avanzamento in accostamento
E Avanzamento ridotto per elementi circolari (default:
avanzamento corrente)
