208

Programmazione DIN

4.4 Elementi g

e

ometr

ici pr

ofilo di t

o

rn

it

ur

a

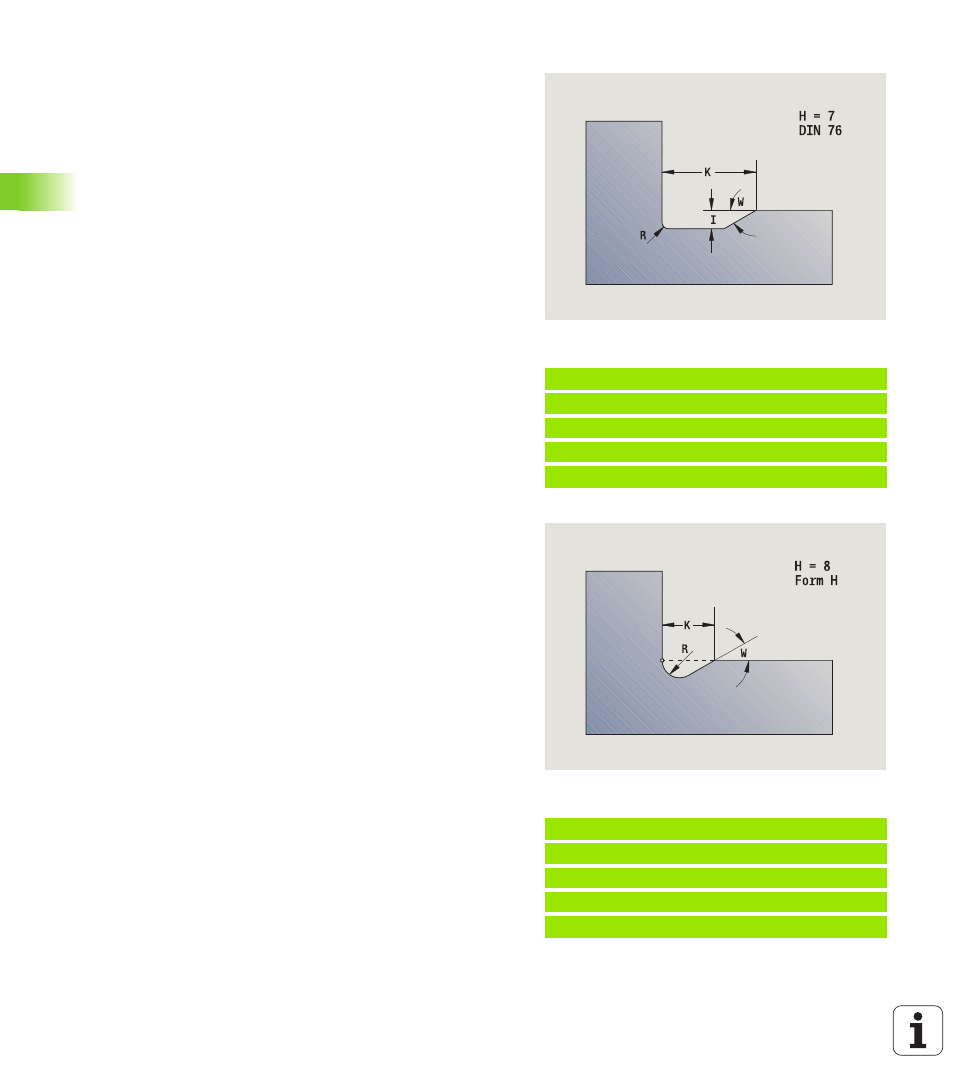

Scarico DIN 76 (H=7)

Programmare soltanto FP, tutti gli altri valori se non programmati
vengono desunti dalla tabella standard in funzione del passo della
filettatura.

Scarico Forma H (H=8)

Se non si inserisce W, l'angolo viene calcolato in base a K ed R. Il punto
finale dello scarico si trova quindi sullo "Spigolo profilo".

Esempio: chiamata G25-Geo DIN 76

. . .

N.. G1 Z-15 [Elemento assiale]

N.. G25 H7 FP2 [DIN 76]

N.. G1 X20 [Elemento radiale]

. . .

Parametri
H

Scarico Forma DIN 76: H=7

I

Profondità scarico (quota radiale)

K

Larghezza scarico

R

Raggio nei due spigoli dello scarico (default: R=0,6*I)

W

Angolo scarico (default: 30°)

FP

Passo filetto

BE, BF, BD, BP e BH (vedere "Attributi di lavorazione per elementi
geometrici" a pagina 196)

Esempio: Chiamata G25-Geo Forma H

. . .

N.. G1 Z-15 [Elemento assiale]

N.. G25 H8 K4 R1 W30 [Forma H]

N.. G1 X20 [Elemento radiale]

. . .

Parametri
H

Scarico Forma H: (H=8)

K

Larghezza scarico

R

Raggio scarico – Nessun inserimento: l'elemento circolare non
viene realizzato

W

Angolo di entrata – Nessuna immissione: W viene calcolato

BE, BF, BD, BP e BH (vedere "Attributi di lavorazione per elementi
geometrici" a pagina 196)
