522 Programmazione DIN per l'asse Y
6.7 Cicli di fr
esat
ur
a asse Y

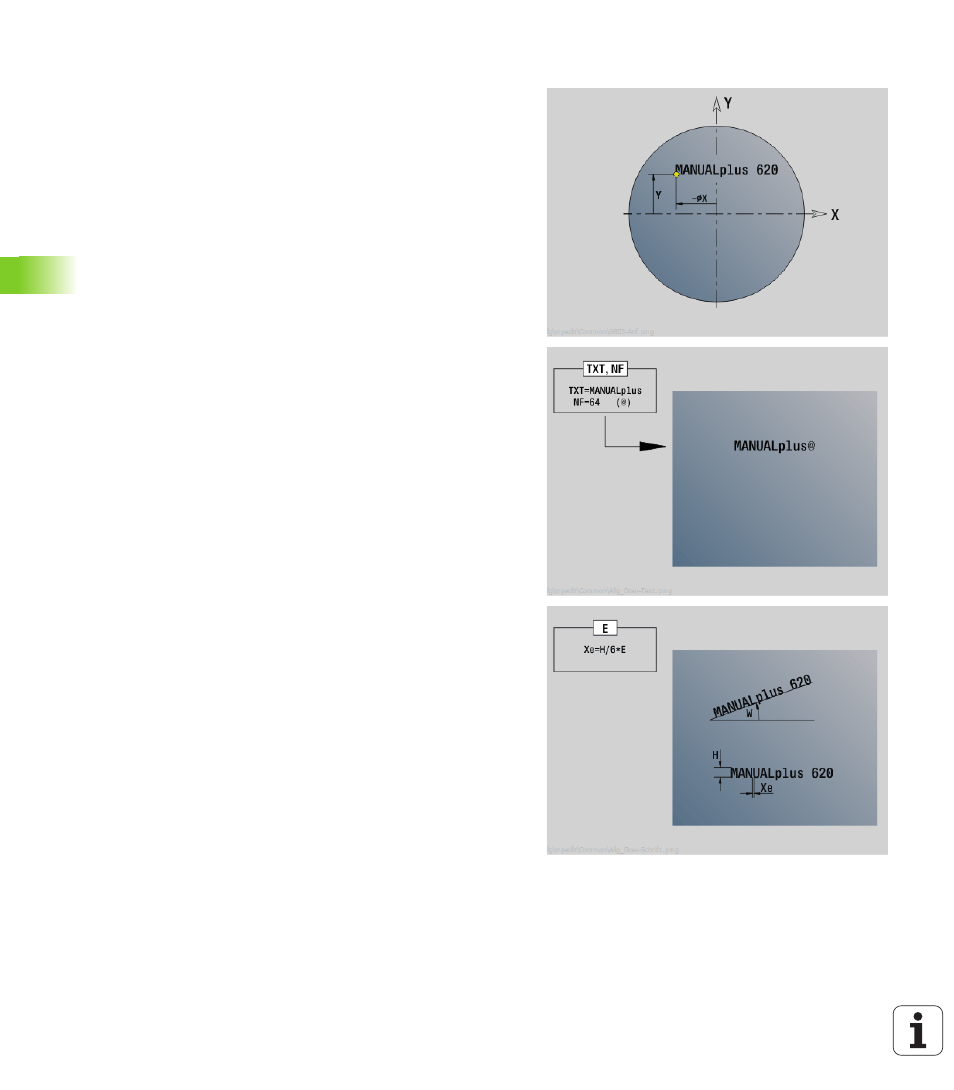

Scrittura piano XY G803
G803 incide stringhe di caratteri in disposizione lineare nel piano XY.
Tabella dei caratteri: vedere pagina 368
I cicli incidono dalla posizione di partenza, oppure dalla posizione
corrente se non è indicata una posizione di partenza.
Esempio: se si incide una stringa di caratteri con più chiamate,
impostare la posizione di partenza alla prima chiamata. Programmare
le chiamate successive senza posizione di partenza.
Parametri
X, Y
Punto iniziale
Z Punto finale. Posizione Z a cui si deve accostare per la
fresatura.
RB Piano di ritorno. Posizione Z a cui si deve ritornare per il
posizionamento.
ID Testo da incidere
NF Numero di carattere (carattere da incidere)
W Angolo di posizione della stringa di caratteri. Esempio: 0° =
caratteri perpendicolari; i caratteri vengono disposti in
successione in direzione X positiva.
H Altezza carattere
E Fattore di distanza (calcolo: vedere figura)
F Fattore di avanzamento di penetrazione (avanzamento di
penetrazione = avanzamento corrente * F)
