Unit "Sbavatura piano YZ"

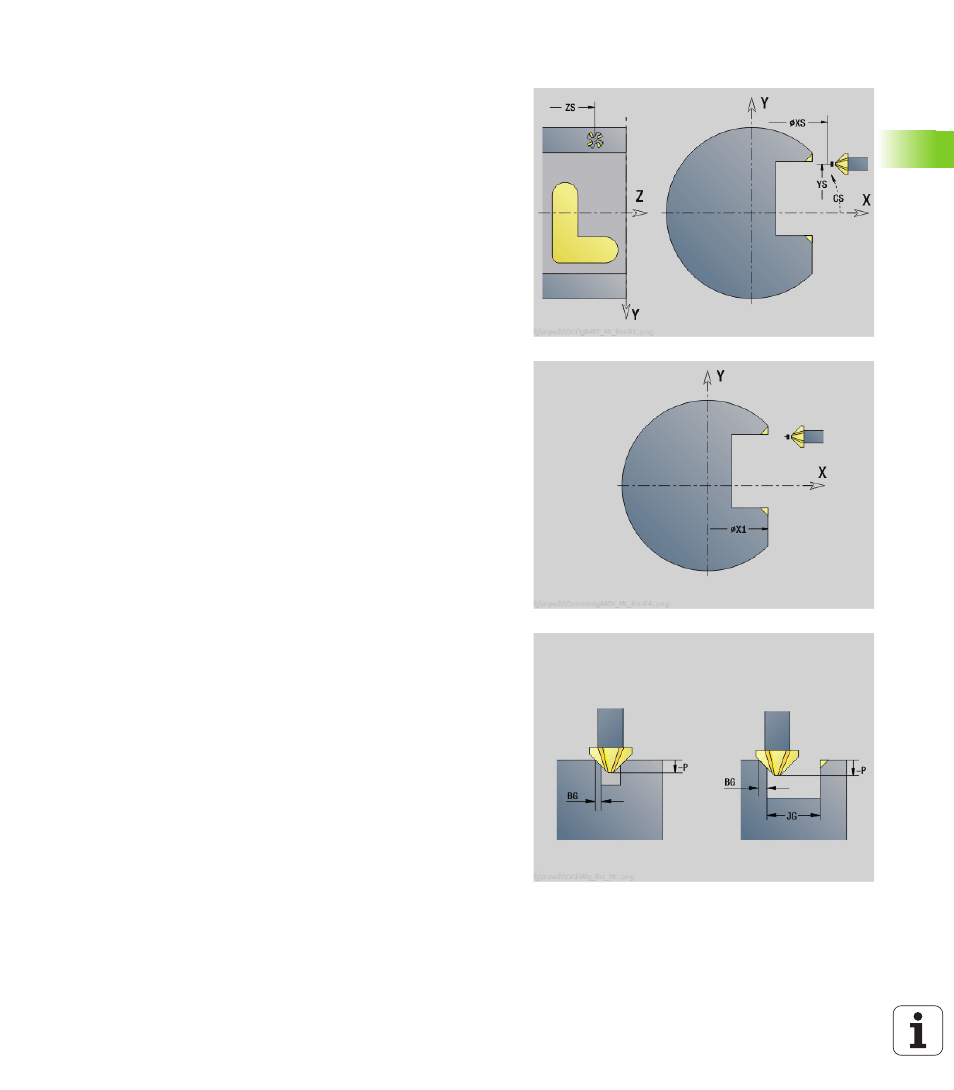

La Unit sbava il profilo definito con ICP sul piano YZ.
Nome Unit: G840_ENT_Y_MANT / Ciclo: G840 (vedere pagina 357)
Accesso alla banca dati tecnologici
 Tipo di lavorazione: sbavatura
 Parametri correlati: F, S
Parametri maschera Profilo
FK
vedere pagina 60
NS N. blocco iniziale profilo
NE N. blocco finale profilo
X1 Spigolo superiore di fresatura (quota diametrale)
Parametri maschera Ciclo
JK
Posizione di fresatura
 JK=0: sul profilo
 JK=1, profilo chiuso: all'interno del profilo
 JK=1, profilo aperto: a sinistra del profilo
 JK=2, profilo chiuso: all'esterno del profilo
 JK=2, profilo aperto: a destra del profilo
 JK=3, in funzione di H e MD
H Direzione di fresatura
 0: discorde
 1: concorde
BG Larghezza smusso
JG Diametro lavorazione preliminare
P Profondità penetrazione (viene indicata in negativo)
K Sovrametallo parallelo al profilo
R Raggio di avvicinamento
FZ Avanzamento in accostamento
E Avanzamento ridotto
RB Piano di ritorno
Altre maschere: vedere pagina 58
