HEIDENHAIN MANUALplus 620, CNC PILOT 640 301
4.1
9
Cicli di filet
tat
ur
a

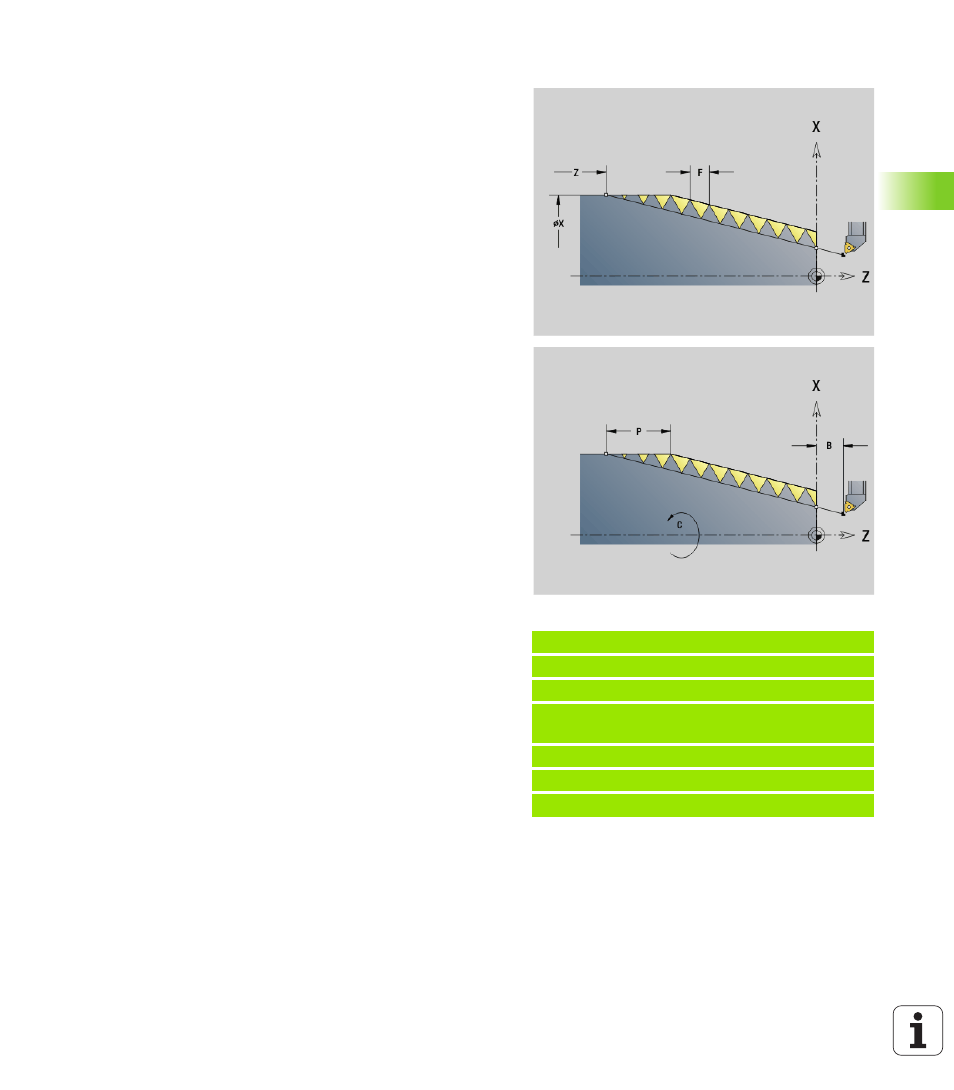

Filetto a singola passata G33
L'istruzione G33 esegue una singola passata di filettatura. La direzione
della passata singola di filettatura può essere qualsiasi (filetto assiale,
conico o radiale; filetto interno o esterno). Mediante la
programmazione di più G33 in successione si realizza la filettatura
concatenata.
Posizionare l'utensile in modo che si trovi davanti alla filettatura della
"lunghezza di entrata B", se la slitta deve accelerare a velocità di
avanzamento, e considerare la "Lunghezza di sovracorsa P" prima del
"Punto finale filetto", se la slitta deve frenare.
Lunghezza di entrata B: la slitta necessita di un'entrata prima della
filettatura vera e propria, per accelerare alla velocità di avanzamento
programmata.
Default: cfgAxisProperties/SafetyDist
Lunghezza sovracorsa P: la slitta necessita di una sovracorsa alla fine
della filettatura per frenare la slitta. Prestare attenzione al fatto che il
percorso "P" parallelo all'asse viene percorso anche con un'uscita
inclinata dalla filettatura.
 P=0: introduzione di un filetto concatenato
 P>0: fine di un filetto concatenato
Angolo di partenza C: alla fine del "Percorso di entrata B" il mandrino
si trova sulla posizione "Angolo di partenza C".
Esempio: G33
. . .
N1 T5 G97 S1100 G95 F0.5 M3
N2 G0 X101.84 Z5
N3 G33 X120 Z-80 F1.5 P0 [Filetto a singola
passata]
N4 G33 X140 Z-122.5 F1.5
N5 G0 X144
. . .
Parametri
X
Punto finale filetto (quota diametrale)
Z Punto finale filetto
F Passo filetto
B Lunghezza di entrata (lunghezza del percorso di accelerazione)
P Lunghezza di sovracorsa (lunghezza del percorso di frenata)
C Angolo di avvio (l'inizio della filettatura si trova definito rispetto
a elementi non simmetrici in rotazione) – (default: 0)
H Direzione di riferimento per il passo filettatura (default: 0)
 0: avanzamento su asse Z per filetto assiale e conico fino a
max +45°/–45° rispetto all'asse Z
 1: avanzamento su asse X per filetto radiale e conico fino a
max +45°/–45° rispetto all'asse X
 3: avanzamento traiettoria
E Passo variabile (default: 0) – (attualmente non attivo)
I Distanza di ritorno X - movimento di sollevamento per arresto
nel percorso incrementale nel filetto
K Distanza di ritorno Z - movimento di sollevamento per arresto
nel percorso incrementale nel filetto
