Unit "Tornitura-troncatura ICP"

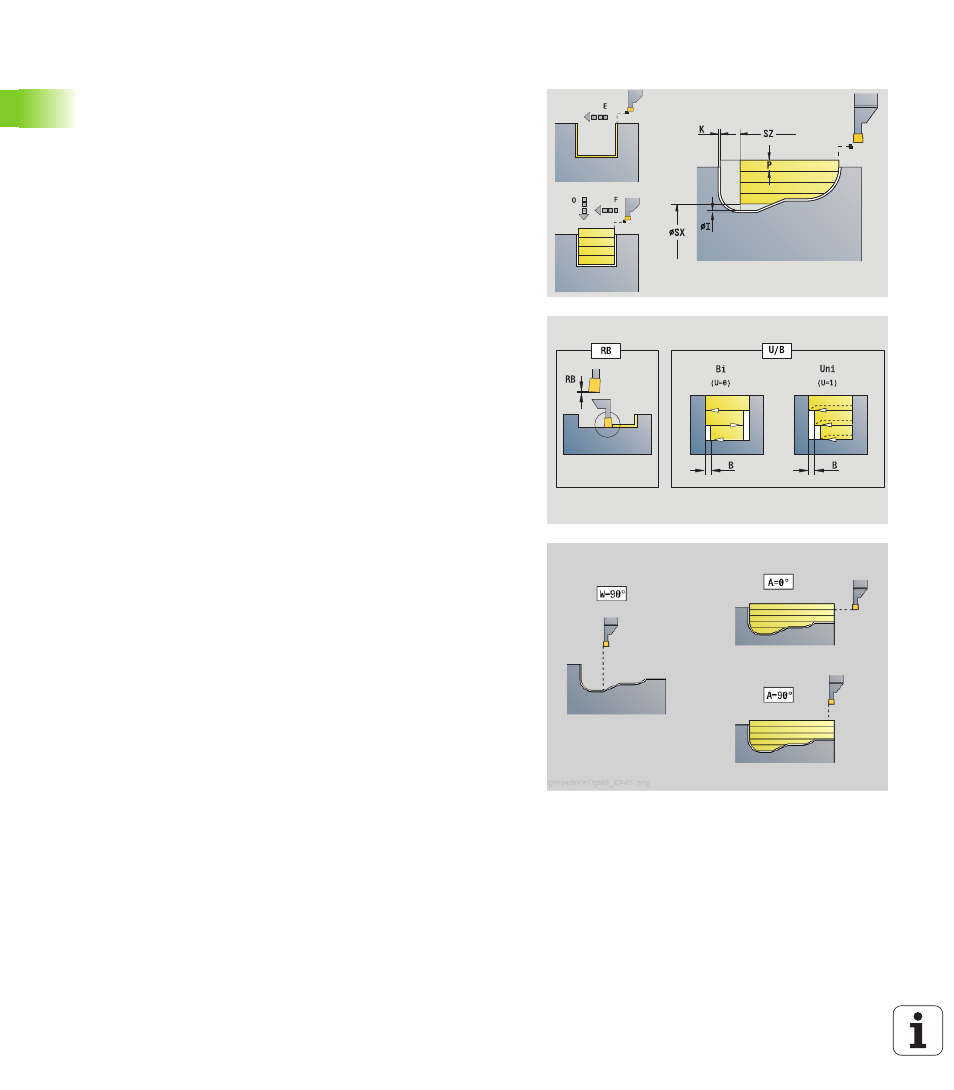

La Unit lavora il profilo assiale/radiale da "NS a NE" descritto per ICP.
La lavorazione avviene compiendo movimenti alternati (intermittenti)
di esecuzione gola e sgrossatura.

La Unit lavora il profilo assiale/radiale da "NS a NE" descritto nella
sezione FINISHED. Si utilizza il profilo ausiliario se indicato in FK.

Nome Unit: G869_ICP / Ciclo: G869 (vedere pagina 279)

In base alla definizione dell'utensile, il Controllo numerico riconosce se
l'esecuzione della gola è di tipo radiale o assiale.

Accesso alla banca dati tecnologici

Tipo di lavorazione: tornitura-troncatura

Parametri correlati: F, S, O, P

Maschera Profilo
X1, Z1

P.di partenza p.grezza. Valutazione soltanto se non è
definito alcun pezzo grezzo.

RI, RK

Sovrametallo pezzo grezzo in direzione X e Z.

SX, SZ

Limitazione di taglio (SX: quota diametrale) – (default:
nessuna limitazione di taglio)

Altri parametri maschera Profilo: vedere pagina 60
Maschera Ciclo
P

Incremento massimo in pretornitura

I, K

Sovrametallo in direzione X, Z (l: quota diametrale)

RB

Correzione della profondità di tornitura per lavorazione di
finitura

B

Larghezza offset

U

Direzione di passata

0 (Bi): bidirezionale (in entrambe le direzioni)

1 (Uni): unidirezionale (in direzione del profilo)

Q

Esecuzione (Sgrossatura/Finitura)

0: sgrossatura e finitura

1: solo sgrossatura

2: solo finitura

A

Angolo di avvicinamento (default: in direzione opposta a
quella di incisione)

W

Angolo di allontanamento (default: in direzione opposta a
quella di incisione)

O

Avanzamento di troncatura (default: avanzamento attivo)

E

Avanzamento di finitura (default: avanzamento attivo)

H

Tipo di svincolo a fine ciclo

0: ritorno al punto di partenza

gola assiale: prima in direzione Z, poi X

gola radiale: prima in direzione X, poi Z

1: posizionamento davanti al profilo finito

2: sollevamento a distanza di sicurezza e arresto

Altre maschere: vedere pagina 58
