HEIDENHAIN MANUALplus 620, CNC PILOT 640 177
3.3 Unit - F
resat
ur
a asse Y

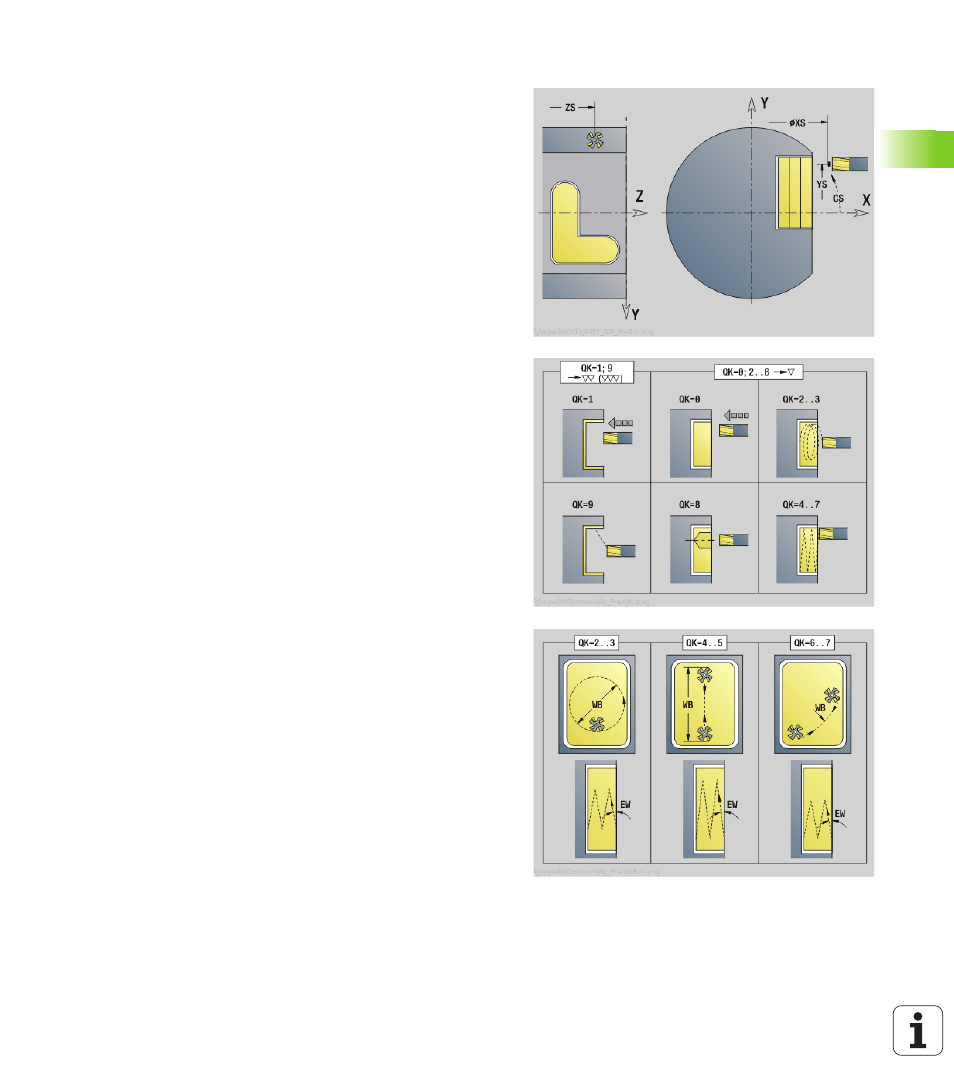

Unit "Fresatura tasche ICP piano YZ"
La Unit fresa la tasca definita con ICP sul piano YZ. Selezionare in QK,
se occorre procedere alla sgrossatura o alla finitura e in caso di
sgrossatura definire la strategia di penetrazione.
Nome Unit: G845_Tas_Y_Mant / Cicli: G845 (vedere pagina 362); G846
(vedere pagina 366)
Accesso alla banca dati tecnologici
 Tipo di lavorazione: fresatura
 Parametri correlati: F, S, FZ, P
Parametri maschera Profilo
FK
vedere pagina 60
NS N. blocco iniziale profilo
NE N. blocco finale profilo
X1 Spigolo superiore di fresatura (quota diametrale)
P2 Profondità profilo
NF Tacca posizione (solo se QK=8)
Parametri maschera Ciclo
QK
Tipo di lavorazione e strategia di penetrazione
 0: sgrossatura
 1: finitura
 2: sgrossatura elicoidale manuale
 3: sgrossatura elicoidale autom.
 4: sgross. pendolam. lin. manuale
 5: sgross. pendolam. lin. autom.
 6: sgross. pendolam. cir. manuale
 7: sgross. pendolam. cir. automatica
 8: sgross., entrata su pos. preforat.
 9: finitura, arco in entrata 3D
JT Direzione di esecuzione:
 0: dall'interno verso l'esterno
 1: dall'esterno verso l'interno
H Direzione di fresatura
 0: discorde
 1: concorde
P Incremento massimo
I Sovrametallo in direzione di accostamento
K Sovrametallo parallelo al profilo
FZ Avanzamento in accostamento
E Avanzamento ridotto
R Raggio di avvicinamento
WB Lunghezza entrata
EW Angolo di penetrazione
U Fattore di sovrapposizione (default: 0,5)
RB Piano di ritorno (quota diametrale)
Altre maschere: vedere pagina 58
