Unit "Sgrossatura parallela al profilo ICP"
La Unit lavora il profilo da "NS a NE" parallelo al profilo descritto nella
sezione FINISHED. Si utilizza il profilo ausiliario se indicato in FK.
Nome Unit: G830_ICP / Ciclo: G830 (vedere pagina 271)
Accesso alla banca dati tecnologici
 Tipo di lavorazione: sgrossatura
 Parametri correlati: F, S, E, P
Maschera Profilo
J
Sovrametallo pezzo grezzo (quota radiale) - attivo soltanto
se non è definito alcun pezzo grezzo.
B Calcolo del profilo
 0: automatico
 1: utensile sinistro (G41)
 2: utensile destro (G42)
Altri parametri maschera Profilo: vedere pagina 60
Maschera Ciclo
P
Incremento massimo
I, K Sovrametallo in direzione X, Z (l: quota diametrale)
SX, SZ Limitazione di taglio (SX: quota diametrale) – (default:
nessuna limitazione di taglio)
A Angolo di avvicinamento (riferimento: asse Z) – (default:
parallelo all'asse Z)
W Angolo di allontanamento (riferimento: asse Z) – (default:
ortogonale all'asse Z)
Q Tipo di svincolo a fine ciclo
 0: ritorno al punto di partenza (prima in direzione X, poi Z)
 1: posizionamento davanti al profilo finito
 2: sollevamento a distanza di sicurezza e arresto

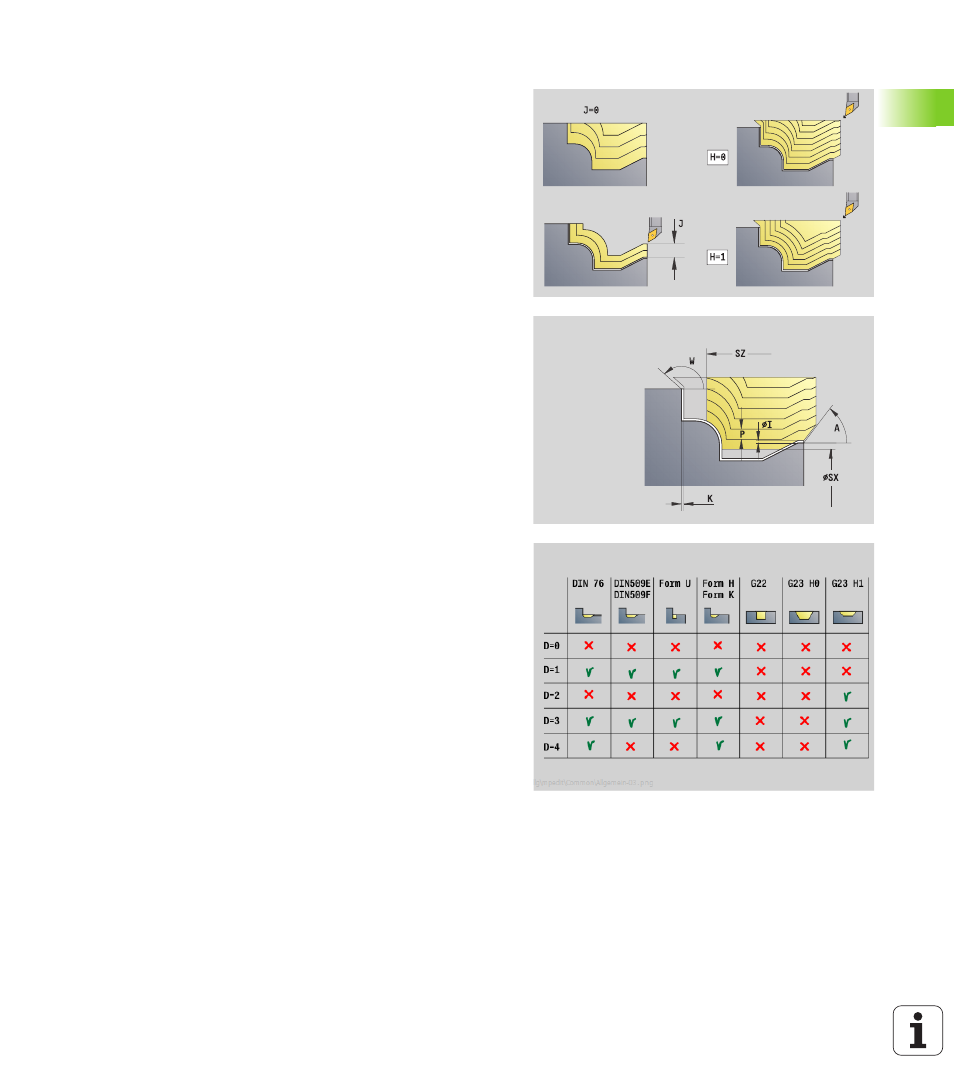

H Tipo di sezioni
 0: profondità di passata costante: il profilo viene spostato
(parallelamente all'asse) di un valore di incremento
costante
 1: sezioni equidistanti: le linee di taglio presentano un
andamento a distanza costante rispetto al profilo
(parallelamente al profilo). Il profilo viene rappresentato in
scala.
HR Direzione principale di lavorazione
 0: automatico
 1: +Z
 2: +X
 3: -Z
 4: -X
D Nascondi elementi: senza lavorazione di elementi
geometrici (vedere figura)
Altre maschere: vedere pagina 58
