HEIDENHAIN MANUALplus 620, CNC PILOT 640 173
3.3 Unit - F
resat
ur
a asse Y

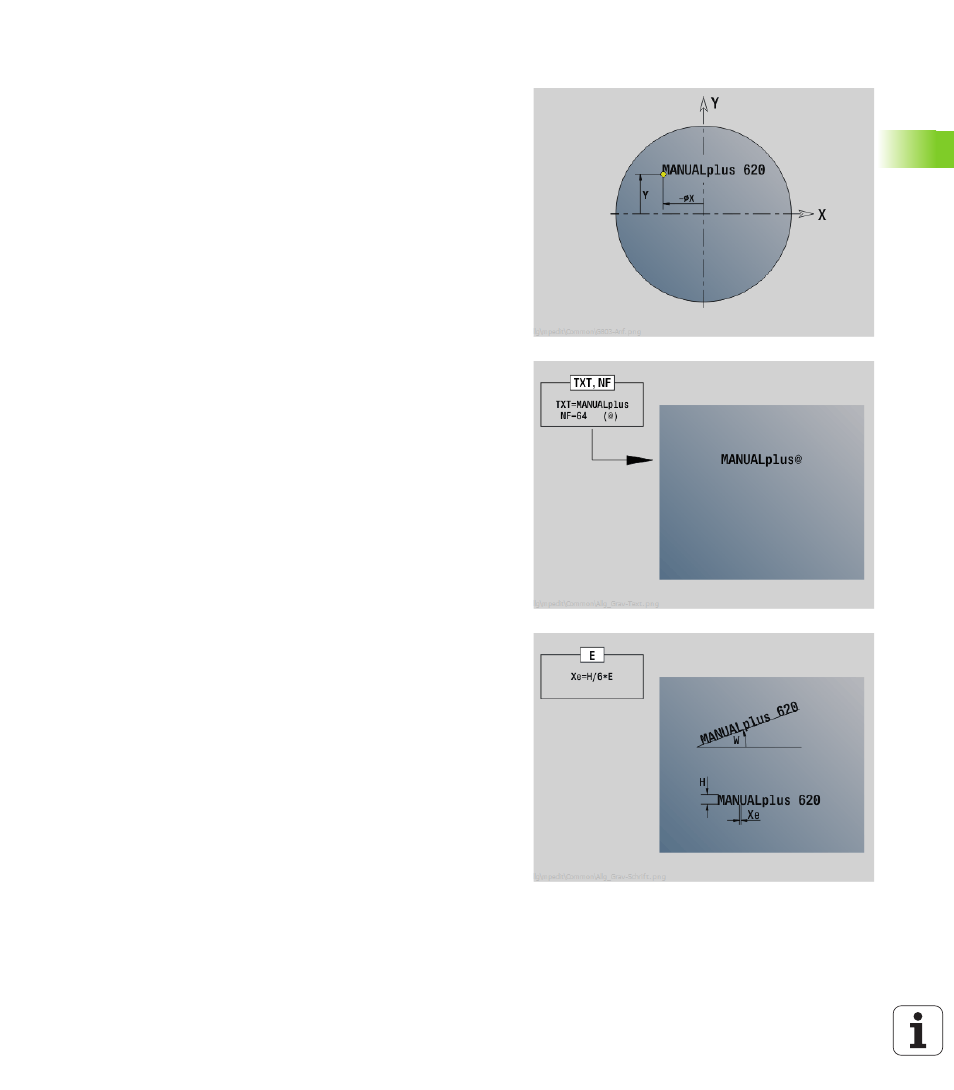

Unit "Scrittura piano XY"
La Unit incide stringhe di caratteri in disposizione lineare sul piano XY.
Le dieresi e i caratteri speciali che non possono essere immessi
nell'editor smart.Turn vengono definiti carattere per carattere in NF. Se
si programma "Continuaz.scrittura diretta" (Q=1), vengono soppressi il
cambio utensile e il preposizionamento. Valgono i valori tecnologici del
ciclo di scrittura precedente.
Nome Unit: G803_GRA_Y_STIRN / Ciclo: G803 (vedere pagina 522)
Tabella dei caratteri: vedere pagina 368
Accesso alla banca dati tecnologici
 Tipo di lavorazione: incisione
 Parametri correlati: F, S
Parametri della maschera Posizione
X, Y
Punto iniziale
Z Punto finale. Posizione Z a cui si deve accostare per la
fresatura.
RB Piano di ritorno
APP Avvicinamento: vedere pagina 63
DEP Allontanamento: vedere pagina 63
Parametri maschera Ciclo
TXT
Testo da incidere
NF Numero di carattere (carattere da incidere)
H Altezza carattere
E Fattore di distanza (calcolo: vedere figura)
W Angolo di inclinazione
FZ Fattore di avanzamento di penetrazione (avanzamento di
penetrazione = avanzamento corrente * FZ)
Q Continuaz.scrittura diretta
 0 (No): la scrittura viene eseguita a partire dal punto
iniziale
 1 (Sì): incidere a partire dalla posizione utensile
Altre maschere: vedere pagina 58
