2.8 Units - Filet
tat
ur
a

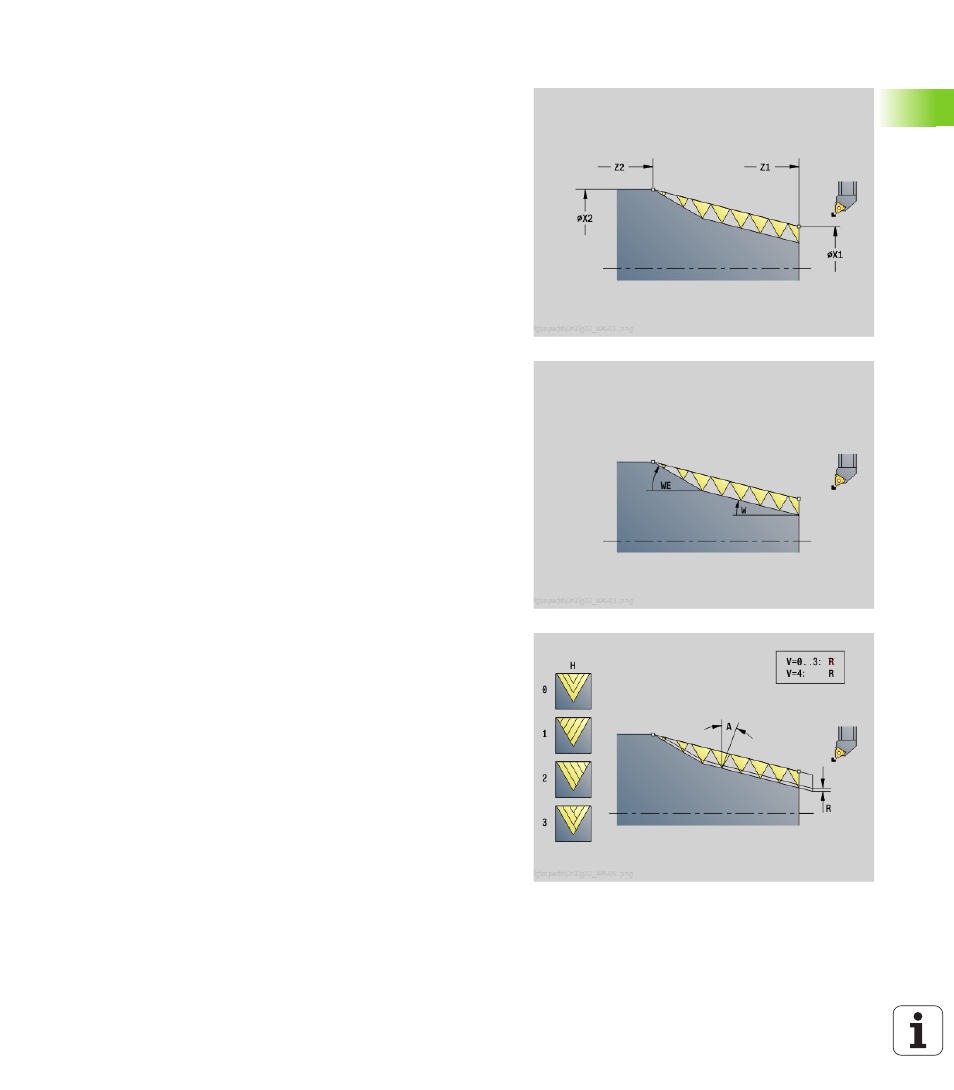

Unit "Filettatura API"
La Unit esegue un filetto API a uno o più principi. La profondità del
filetto si riduce all'uscita del filetto.
Nome Unit: G352_API / Ciclo: G352 (vedere pagina 304)
Accesso alla banca dati tecnologici
 Tipo di lavorazione: tornitura filettatura
 Parametri correlati: F, S
Maschera Filettatura
O
Posizione di filettatura
 0: filetto interno (accostamento in +X)
 1: filetto esterno (accostamento in –X)
X1, Z1 Punto di partenza filetto (X1: quota diametrale)
X2, Z2 Punto finale filetto (X2: quota diametrale)
W Angolo al cono (riferimento: asse Z; –45°<W<45°)
WE Angolo di uscita (riferimento: asse Z; 0°<WE<90°; default:
12°)
F1 Passo filetto
U Profondità filetto (automatica per filetto metrico ISO)
Maschera Ciclo
I
Incremento massimo (quota radiale)
H Tipo di offset (offset tra i singoli accostamenti in direzione
di taglio)
 0: senza offset
 1: da sinistra
 2: da destra
 3: alternativamente a sinistra/a destra
V Tipo di incremento in profondità
 0: sezione truciolo costante
 1: incremento costante
 2: con configurazione di taglio residua
 3: senza configurazione di taglio residua
 4: come MANUALplus 4110
 5: incremento costante (come in 4290)
 6: costante con resto (come in 4290)
A Angolo di accostamento (riferimento: asse X; 0°>A>60°;
default 30°)
R Profondità di taglio residua (solo con V=4)
C Angolo di partenza
D Numero di principi
Q N. passate a vuoto
Altre maschere: vedere pagina 58
