HEIDENHAIN MANUALplus 620, CNC PILOT 640 145
2.1
0
Units - F
resat
ur
a superficie cilindr
ica

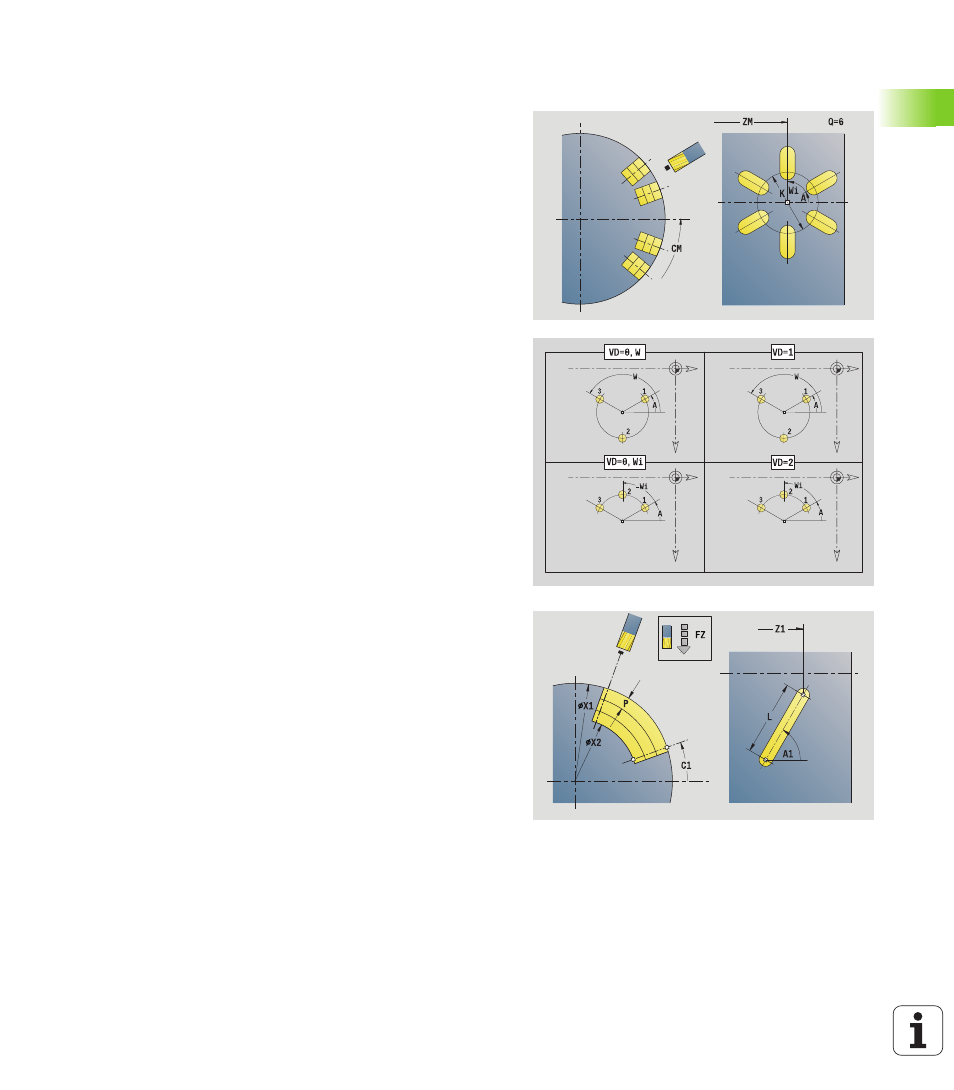

Unit "Sagoma di scanalatura circolare superficie
cilindrica"
La Unit esegue una sagoma di scanalatura circolare alle medesime
distanze sulla superficie cilindrica. Il punto di partenza delle
scanalature corrisponde alle posizioni della sagoma. Definire la
lunghezza e la posizione delle scanalature nella Unit. La larghezza della
scanalatura corrisponde al diametro della fresa.
Nome Unit: G792_Cir_Mant_C / Ciclo: G792 (vedere pagina 342)
Accesso alla banca dati tecnologici
 Tipo di lavorazione: fresatura
 Parametri correlati: F, S, FZ, P
Maschera Sagoma
Q
Numero di scanalature
ZM, CM Centro sagoma
A Angolo iniziale
Wi Incremento angolare
K Diametro sagoma
W Angolo finale
V Direzione ciclo (default: 0)
 VD=0, senza W: ripartizione su cerchio completo
 VD=0, con W: ripartizione su arco di cerchio più lungo
 VD=0, con Wi: il segno di Wi determina la direzione
(Wi<0: in senso orario)
 VD=1, con W: in senso orario
 VD=1, con Wi: in senso orario (il segno di Wi è
irrilevante)
 VD=2, con W: in senso antiorario
 VD=2, con Wi: in senso antiorario (il segno di Wi è
irrilevante)
Maschera Ciclo
X1
Spigolo superiore di fresatura (quota diametrale)
X2 Fondo di fresatura (quota diametrale)
L Lunghezza scanalatura
A1 Angolo rispetto asse Z
P Incremento massimo
FZ Avanzamento in accostamento
Altre maschere: vedere pagina 58
