132 Units smart.Turn
2.9 Units - F
resat
ur
a superficie fr
ontale

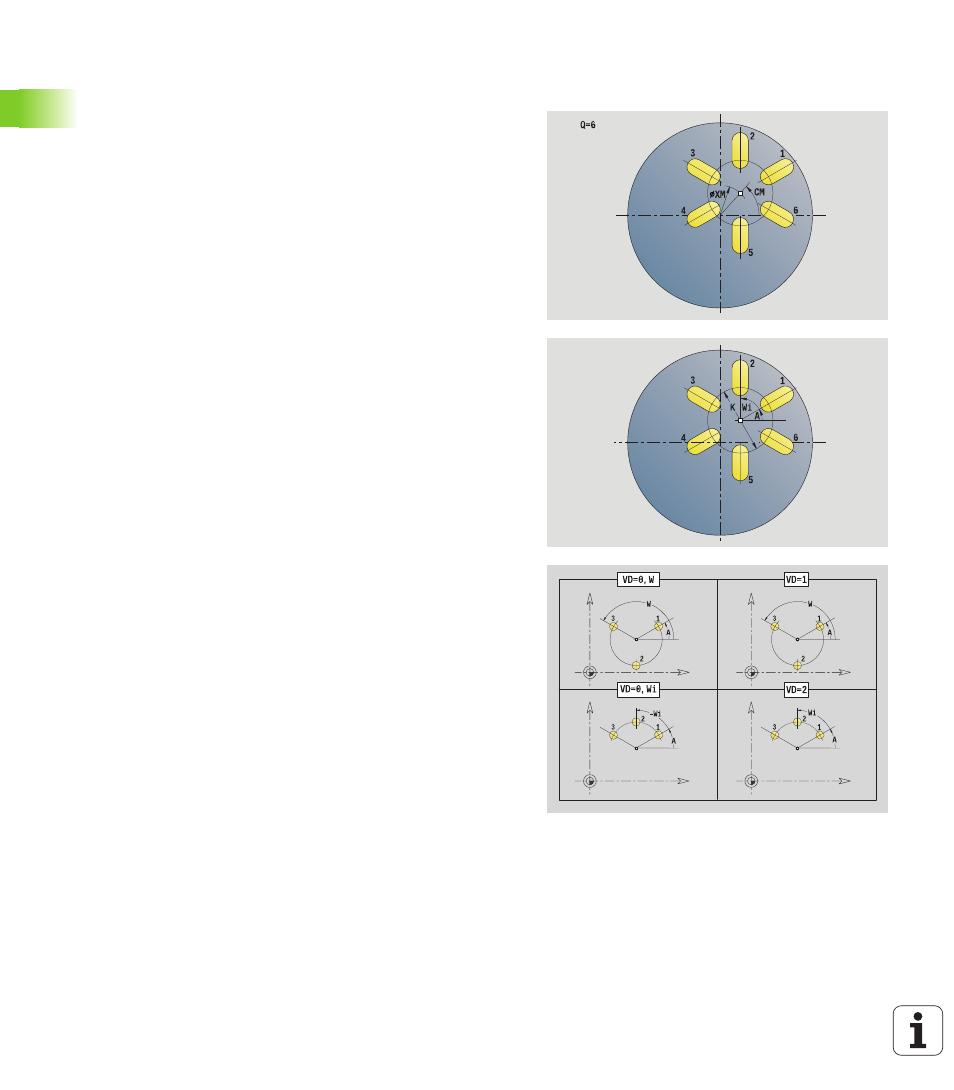

Unit "Sagoma di scanalatura circolare superficie
frontale"
La Unit esegue una sagoma di scanalatura circolare alle medesime
distanze sulla superficie frontale. Il punto di partenza delle scanalature
corrisponde alle posizioni della sagoma. Definire la lunghezza e la
posizione delle scanalature nella Unit. La larghezza della scanalatura
corrisponde al diametro della fresa.
Nome Unit: G791_Cir_Stirn_C / Ciclo: G791 (vedere pagina 341)
Accesso alla banca dati tecnologici
 Tipo di lavorazione: fresatura
 Parametri correlati: F, S, FZ, P
Maschera Sagoma
Q
Numero di scanalature
XM, CM Centro polare
XK, YK Centro cartesiano
A Angolo iniziale
Wi Incremento angolare
K Diametro sagoma
W Angolo finale
V Direzione ciclo (default: 0)
 VD=0, senza W: ripartizione su cerchio completo
 VD=0, con W: ripartizione su arco di cerchio più lungo
 VD=0, con Wi: il segno di Wi determina la direzione
(Wi<0: in senso orario)
 VD=1, con W: in senso orario
 VD=1, con Wi: in senso orario (il segno di Wi è
irrilevante)
 VD=2, con W: in senso antiorario
 VD=2, con Wi: in senso antiorario (il segno di Wi è
irrilevante)
Maschera Ciclo
Z1
Spigolo superiore fresatura
Z2 Fondo fresatura
L Lunghezza scanalatura
A1 Angolo rispetto asse X
P Incremento massimo
FZ Avanzamento in accostamento
Altre maschere: vedere pagina 58
