HEIDENHAIN MANUALplus 620, CNC PILOT 640 289
4.1
8
Definizioni pr
ofili nella sezione MA
CHINING

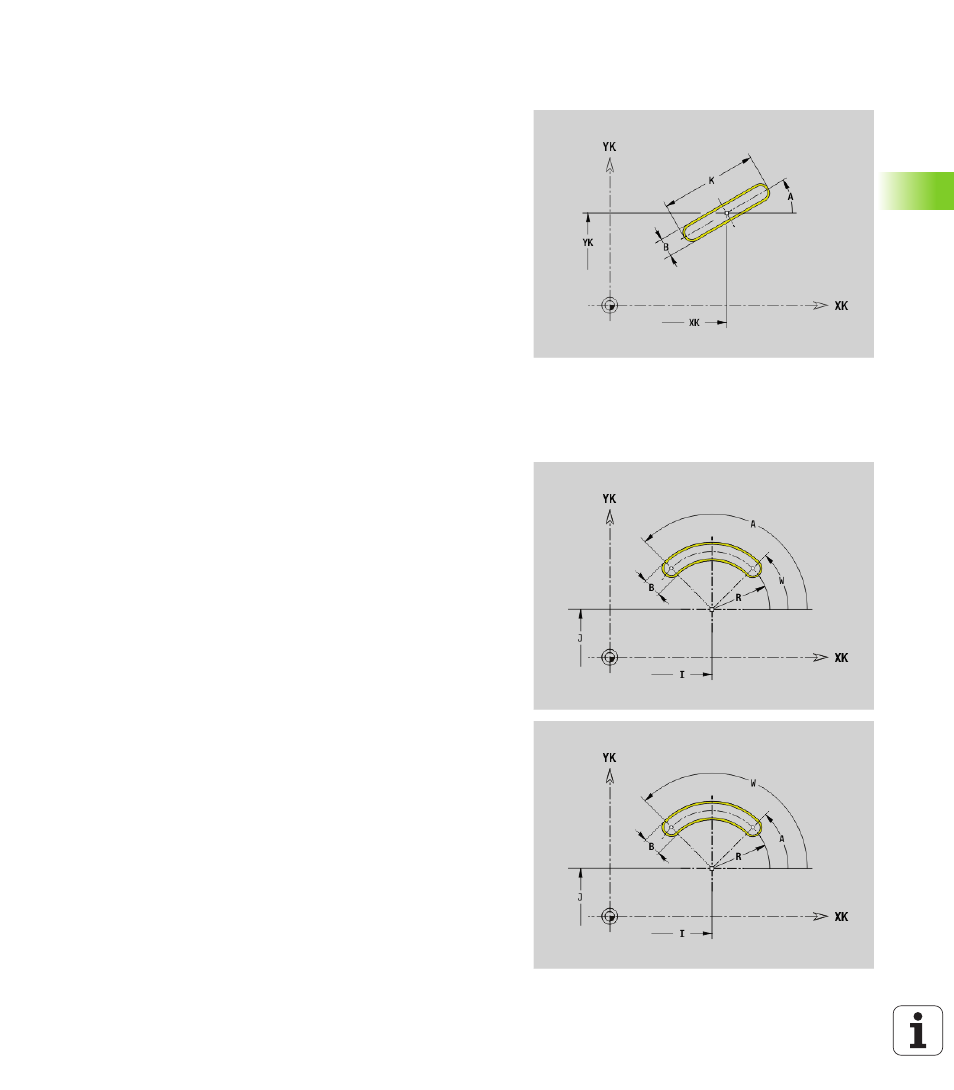

Scanalatura lineare superficie frontale/
posteriore G301
L'istruzione G301 definisce una scanalatura lineare in un profilo
frontale o posteriore. La figura si programma in combinazione
all'istruzione G840, G845 o G846.
Scanalatura circolare superficie frontale/
posteriore G302/G303
L'istruzione G302/G303 definisce una scanalatura circolare in un
profilo frontale o posteriore. La figura si programma in combinazione
all'istruzione G840, G845 o G846.
 G302: scanalatura circolare in senso orario
 G303: scanalatura circolare in senso antiorario
Parametri
XK
Centro in coordinate cartesiane
YK Centro in coordinate cartesiane
X Diametro (centro in coordinate polari)
C Angolo (centro in coordinate polari)
A Angolo rispetto all'asse XK (default: 0°)
K Lunghezza scanalatura
B Larghezza scanalatura
P Profondità/altezza
 P<0: tasca
 P>0: isola
Parametri
I
Centro curva in coordinate cartesiane
J Centro curva in coordinate cartesiane
X Diametro (centro in coordinate polari)
C Angolo (centro in coordinate polari)
R Raggio curva (riferimento: traiettoria del centro della scanalatura)
A Angolo iniziale; riferimento: asse XK; (default: 0°)
W Angolo finale; riferimento: asse XK; (default: 0°)
B Larghezza scanalatura
P Profondità/altezza
 P<0: tasca
 P>0: isola
