282 Programmazione DIN
4.1
7
Cicli di t
o
rn
it
ur
a r
if
e
ri
ti al pr
ofilo

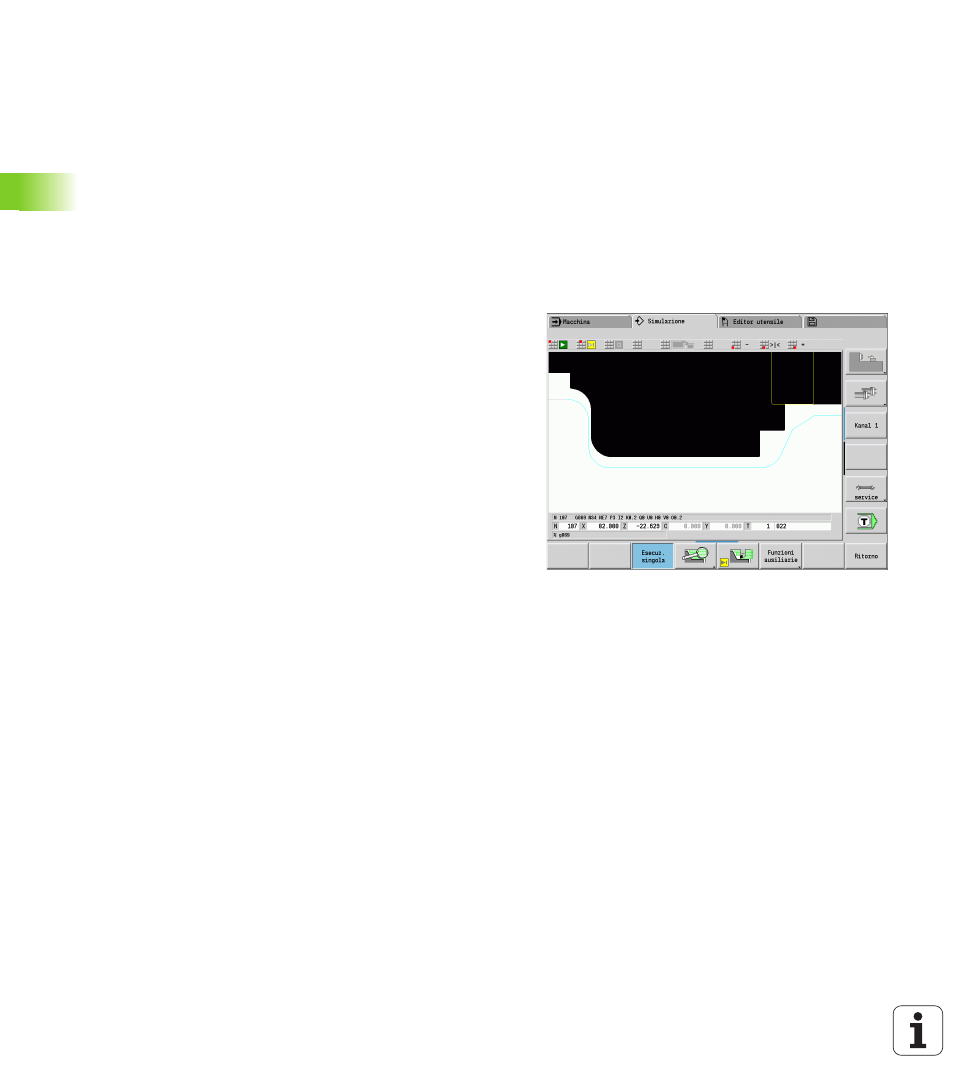

Istruzioni di lavorazione:
 Passaggio da tornitura a troncatura: prima di un passaggio dalla
lavorazione di tornitura a quella di troncatura il Controllo numerico
ritira l'utensile di 0,1 mm. Così si ottiene che un tagliente "deviato"
si presenti diritto per la lavorazione di troncatura. Questo avviene
indipendentemente dalla "larghezza offset B".
 Raccordi e smussi interni: in funzione della larghezza utensile e dei
raggi di raccordo, prima della lavorazione del raccordo vengono
eseguite corse di troncatura, che evitano un "passaggio continuo"
dalla lavorazione di troncatura a quella di tornitura. In questo modo
si evita di danneggiare l'utensile.
 Spigoli: gli spigoli isolati vengono lavorati mediante lavorazione di
troncatura. Questo evita di avere "zone non lavorate".
Svolgimento del ciclo (con Q=0 o 1)
1
Calcolo delle aree di lavorazione e della configurazione di taglio.
2 Incremento dal punto di partenza per la prima passata, tenendo in
considerazione la distanza di sicurezza.
 Gola radiale: prima in direzione Z, poi X
 Gola assiale: prima in direzione X, poi Z
3 Esecuzione gola (lavorazione di troncatura).
4 Lavorazione perpendicolare alla direzione di troncatura
(lavorazione di tornitura).
5 Ripetizione di 3...4, fino a completare l'area di lavorazione.
6 Se necessario ripetizione di 2...5, fino a completare tutte le aree di
lavorazione.
7 Se Q=0: finitura del profilo
