HEIDENHAIN MANUALplus 620, CNC PILOT 640

97

2.5 Unit - F

o

ra

tu

ra

asse C

Unit "Maschiatura singola superficie cilindrica"

La Unit esegue una maschiatura sulla superficie cilindrica.

Nome Unit: G73_Gew_Mant_C / Ciclo: G73 (vedere pagina 320)

Utilizzare la lunghezza di estrazione per pinze di serraggio con
compensazione lineare. Il ciclo calcola un nuovo passo nominale sulla
base della profondità filetto, del passo programmato e della lunghezza
di estrazione. Il passo nominale è leggermente inferiore al passo del
maschio. Alla realizzazione del filetto, la punta viene estratta dal
mandrino di serraggio della "lunghezza di estrazione". Si assicurano
così migliori durate dei maschi.

Accesso alla banca dati tecnologici

Tipo di lavorazione: maschiatura

Parametri correlati: S

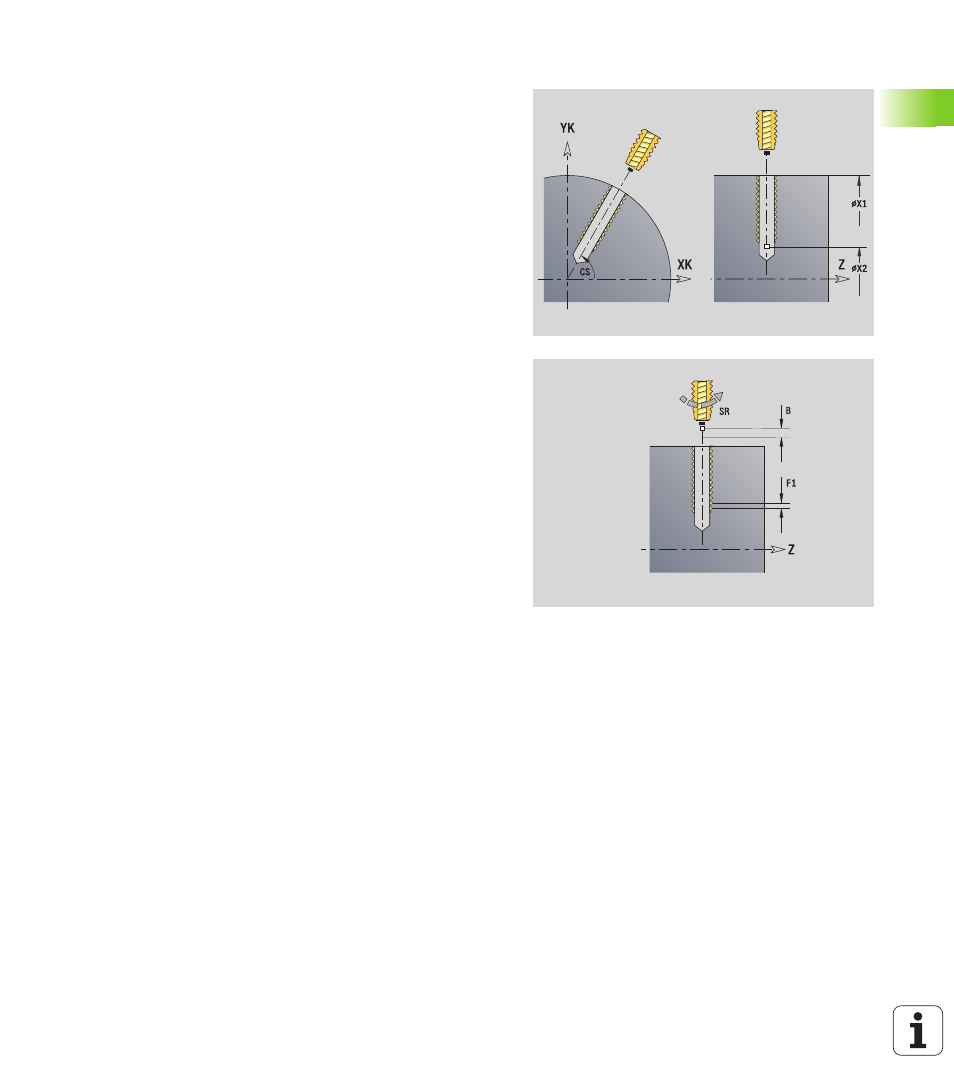

Maschera Ciclo
X1

Punto di partenza foro (quota diametrale)

X2

Punto finale foro (quota diametrale)

CS

Angolo mandrino

F1

Passo filetto

B

Lunghezza di entrata

L

Lunghezza di estrazione per impiego di pinze di serraggio
con compensazione lineare (default: 0)

SR

Velocità di ritorno (default: numero di giri di maschiatura)

Altre maschere: vedere pagina 58
