154 Units smart.Turn
2.1
0
Units - F
resat
ur
a superficie cilindr
ica

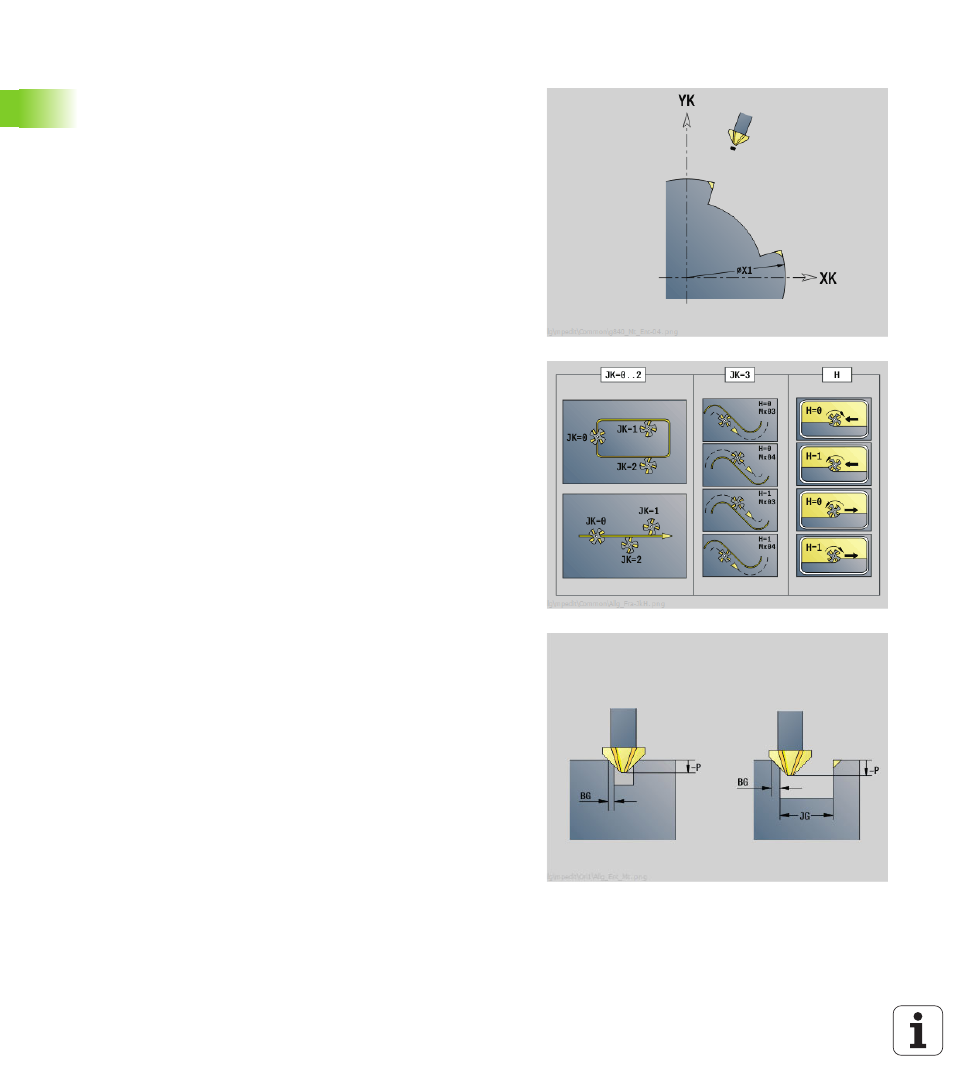

Unit "Sbavatura superficie cilindrica"
La Unit sbava il profilo definito con ICP sulla superficie cilindrica.
Nome Unit: G840_ENT_C_MANT / Ciclo: G840 (vedere pagina 357)
Accesso alla banca dati tecnologici
 Tipo di lavorazione: sbavatura
 Parametri correlati: F, S
Maschera Profilo
FK
vedere pagina 60
NS N. blocco iniziale profilo
NE N. blocco finale profilo
X1 Spigolo superiore di fresatura (quota diametrale)
Maschera Ciclo
JK
Posizione di fresatura
 JK=0: sul profilo
 JK=1, profilo chiuso: all'interno del profilo
 JK=1, profilo aperto: a sinistra del profilo
 JK=2, profilo chiuso: all'esterno del profilo
 JK=2, profilo aperto: a destra del profilo
 JK=3, in funzione di H e MD
H Direzione di fresatura
 0: discorde
 1: concorde
BG Larghezza smusso
JG Diametro lavorazione preliminare
P Profondità penetrazione (viene indicata in negativo)
K Sovrametallo parallelo al profilo
R Raggio di avvicinamento
FZ Avanzamento in accostamento
E Avanzamento ridotto
RB Piano di ritorno
Altre maschere: vedere pagina 58
