La Unit determina la posizione di preforatura e realizza il foro. Il ciclo di
fresatura successivo riceve la posizione di preforatura mediante il
riferimento memorizzato in NF. Se la tasca è formata da più sezioni, la
Unit realizza un foro per ogni sezione.
Nome Unit: DRILL_MAN_845_C / Cicli: G845 A1 (vedere pagina 361);
G71 (vedere pagina 317)
Accesso alla banca dati tecnologici
 Tipo di lavorazione: foratura
 Parametri correlati: F, S

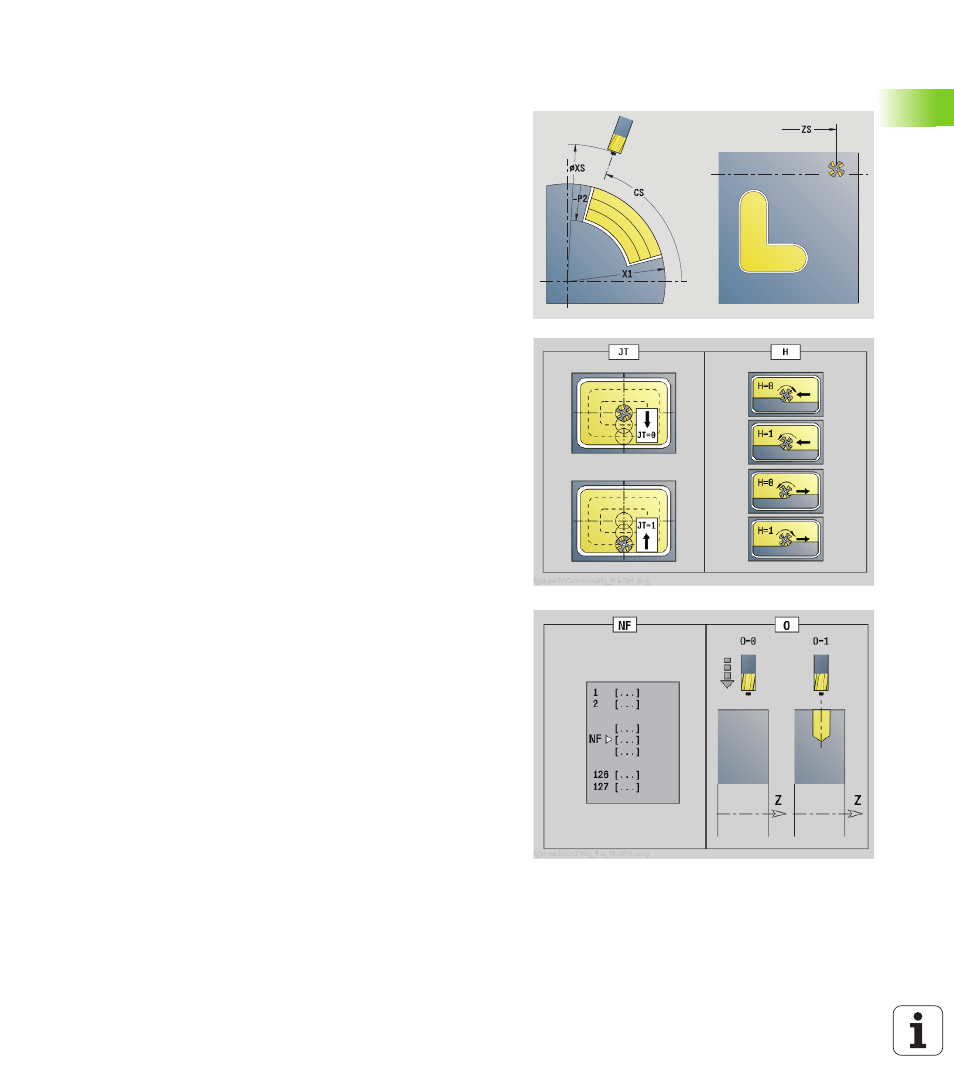

Maschera Profilo
FK
vedere pagina 60
NS N. blocco iniziale profilo
NE N. blocco finale profilo
X1 Spigolo superiore di fresatura (quota diametrale)
P2 Profondità profilo
Maschera Ciclo
JT
Direzione di esecuzione
 0: dall'interno verso l'esterno
 1: dall'esterno verso l'interno
H Direzione di fresatura
 0: discorde
 1: concorde
I Sovrametallo in direzione di accostamento
K Sovrametallo parallelo al profilo
U Fattore di sovrapposizione (default: 0,5)
WB Diametro fresa
NF Tacca posizione
E Tempo di sosta a fine foro (default: 0)
D Ritorno in
 0: rapido
 1: avanzamento
V Riduzione avanzamento
 0: senza riduzione
 1: alla fine del foro
 2: all'inizio del foro
 3: a inizio e fine foro
AB Lunghezza di foratura (distanza per riduzione avanzamento)
RB Piano di ritorno (quota diametrale)
Altre maschere: vedere pagina 58
