HEIDENHAIN MANUALplus 620, CNC PILOT 640

323

4.22 Cicli di f

o

ra

tu

ra

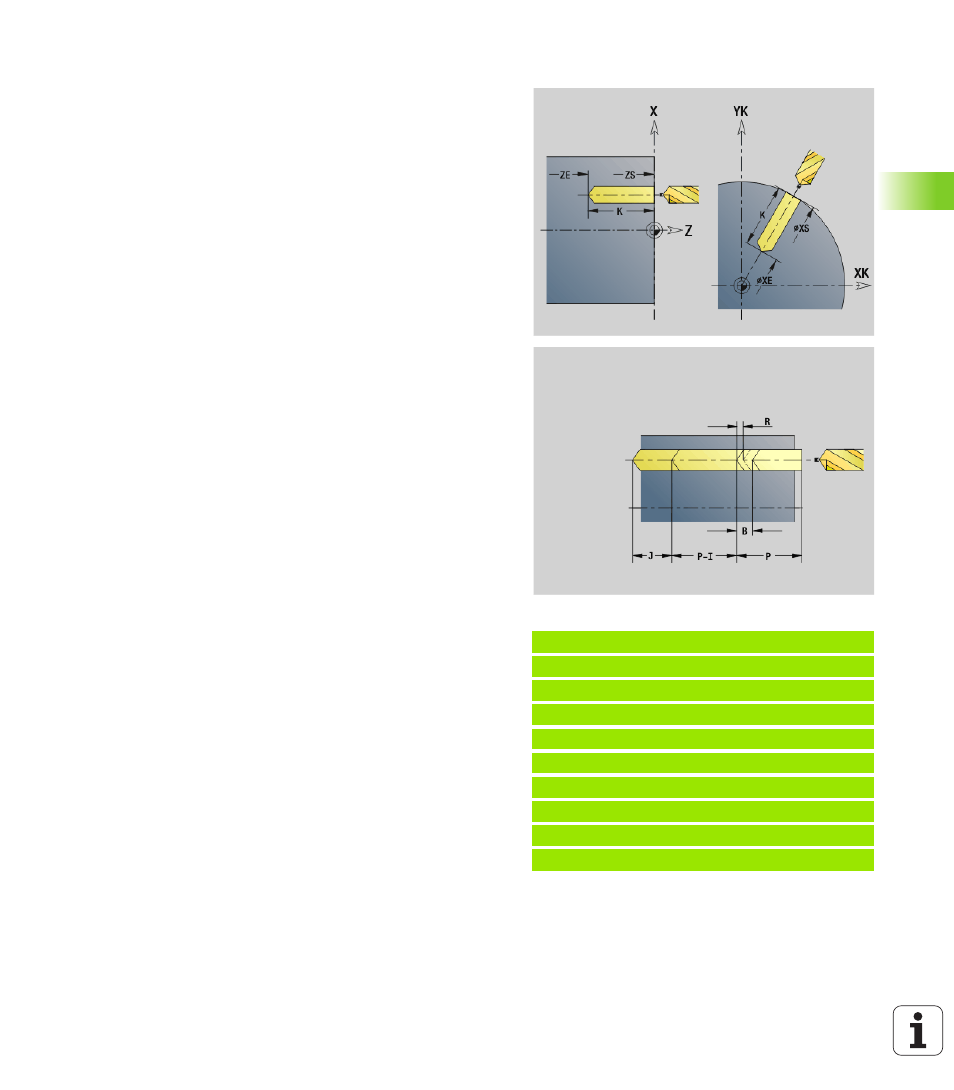

Foratura profonda G74

L'istruzione G74 esegue forature assiali/radiali in più passi con utensili
fissi o motorizzati.

Esempio: G74

. . .

N1 M5

N2 T4 G197 S1000 G195 F0.2 M103

N3 M14

N4 G110 C0

N5 G0 X80 Z2

N6 G745 XK0 YK0 Z2 K80 Wi90 Q4 V2

N7 G74 Z-40 R2 P12 I2 B0 J8 [Foratura]

N8 M15

. . .

Parametri
ID

Profilo di foratura - nome della descrizione di foratura

NS

Numero blocco del profilo

Riferimento al profilo del foro (G49-Geo, G300-Geo o G310-
Geo)

Nessun inserimento: foratura singola senza descrizione del
profilo

XS

Punto iniziale foro radiale (quota diametrale)

ZS

Punto iniziale foro assiale

XE

Punto finale foro radiale (quota diametrale)

ZE

Punto finale foro assiale

K

Profondità di foratura (in alternativa a XE/ZE)

P

1ª profondità di foratura

I

Valore di riduzione (default: 0)

B

Distanza di ritorno (default: a "Punto iniziale foro")

J

Profondità minima di foratura (default: 1/10 di "P")

R

Distanza di sicurezza interna

A

Lunghezza di foratura – (default: 0)

V

Variante di foratura (riduzione di avanzamento 50 %) – (default:
0)

0: senza riduzione di avanzamento

1: riduzione foratura passante

2: riduzione foratura

3: riduzione foratura e foratura passante

RB

Piano di ritorno (forature radiali: quota diametro) – (default: alla
posizione di partenza oppure a distanza di sicurezza)

E

Tempo di sosta per rottura truciolo a fine foro (in secondi) –
(default: 0)

D

Velocità di ritorno e incremento all'interno del foro (default: 0)

0: rapido

1: avanzamento

BS

Inizio numero elemento (numero del primo foro da eseguire di
una sagoma)

BE

Fine numero elemento (numero dell'ultimo foro da eseguire di
una sagoma)

H

Freno (mandrino) off (default: 0)

0: freno mandrino on

1: freno mandrino off
