174 smart.Turn per l'asse Y
3.3 Unit - F
resat
ur
a asse Y

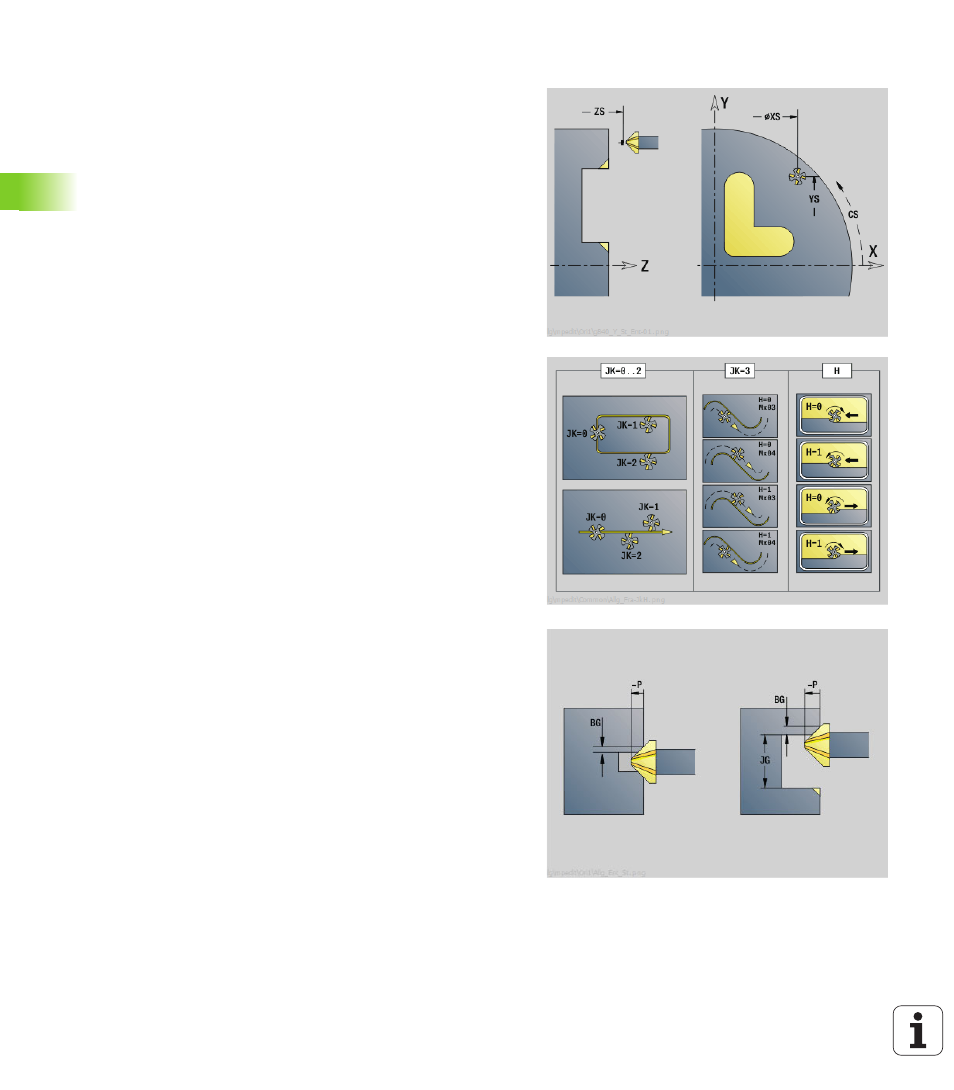

Unit "Sbavatura piano XY"
La Unit sbava il profilo definito con ICP sul piano XY.
Nome Unit: G840_ENT_Y_STIRN / Ciclo: G840 (vedere pagina 357)
Accesso alla banca dati tecnologici
 Tipo di lavorazione: sbavatura
 Parametri correlati: F, S
Parametri maschera Profilo
FK
vedere pagina 60
NS N. blocco iniziale profilo
NE N. blocco finale profilo
Z1 Spigolo superiore fresatura
Parametri maschera Ciclo
JK
Posizione di fresatura
 JK=0: sul profilo
 JK=1, profilo chiuso: all'interno del profilo
 JK=1, profilo aperto: a sinistra del profilo
 JK=2, profilo chiuso: all'esterno del profilo
 JK=2, profilo aperto: a destra del profilo
 JK=3, in funzione di H e MD
H Direzione di fresatura
 0: discorde
 1: concorde
BG Larghezza smusso
JG Diametro lavorazione preliminare
P Profondità penetrazione (viene indicata in negativo)
I Sovrametallo parallelo al profilo
R Raggio di avvicinamento
FZ Avanzamento in accostamento
E Avanzamento ridotto
RB Piano di ritorno
Altre maschere: vedere pagina 58
