Programmazione DIN per l'asse Y

6.3 Pr

ofili del piano YZ

Scanalatura circolare piano YZ G382-Geo/G383-
Geo

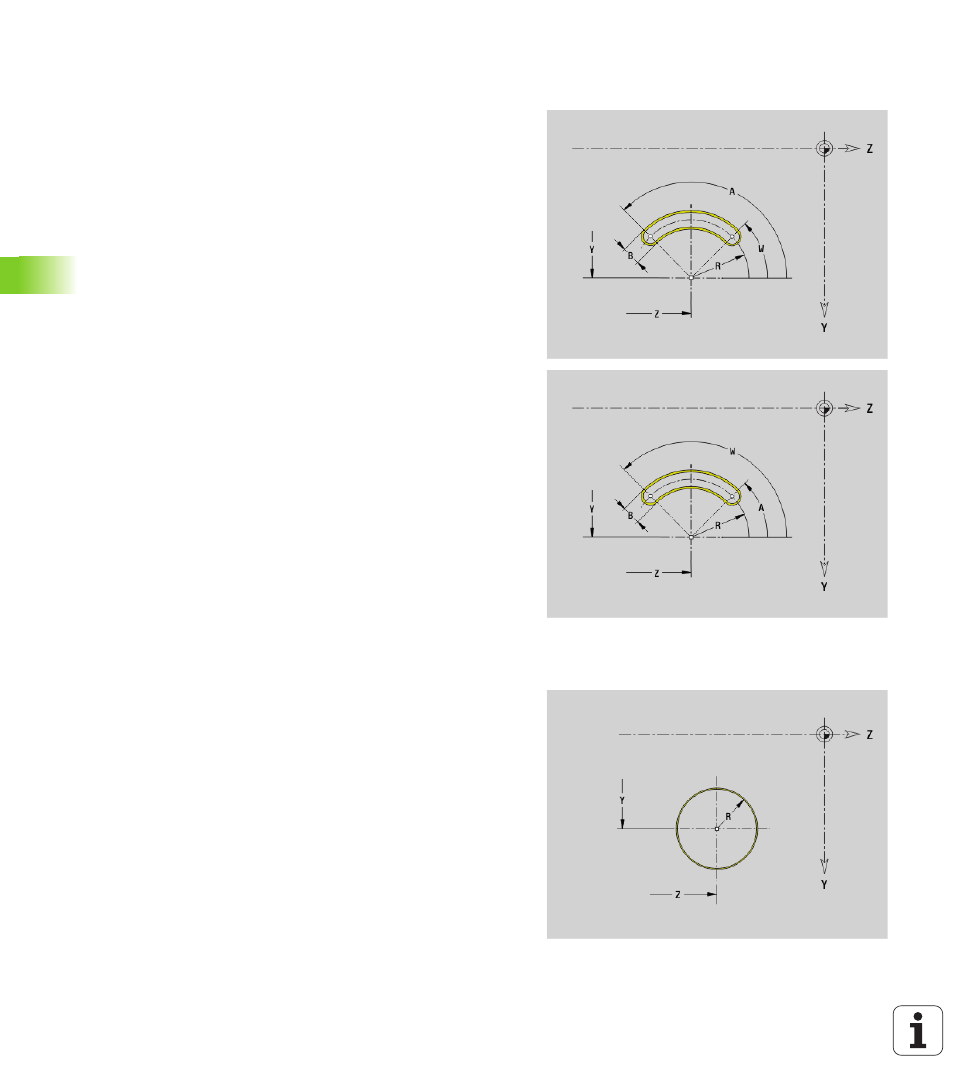

G382/G383 definisce una scanalatura circolare nel piano YZ.

G382: scanalatura circolare in senso orario

G383: scanalatura circolare in senso antiorario

Cerchio completo piano YZ G384-Geo

G384 definisce un cerchio completo nel piano YZ.

Parametri
Y

Centro della curva della scanalatura

Z

Centro della curva della scanalatura

X

Diametro di riferimento

Nessun inserimento: "X" dall'identificativo di sezione

"X" sovrascrive "X" dall'identificativo di sezione

R

Raggio (riferimento: traiettoria del centro della scanalatura)

A

Angolo iniziale (riferimento: asse X; default: 0°)

W

Angolo finale (riferimento: asse X; default: 0°)

B

Ampiezza della scanalatura

P

Profondità della tasca (default: "P" da G308)

Parametri
Y

Centro del cerchio

Z

Centro del cerchio

X

Diametro di riferimento

Nessun inserimento: "X" dall'identificativo di sezione

"X" sovrascrive "X" dall'identificativo di sezione

R

Raggio del cerchio

P

Profondità della tasca (default: "P" da G308)
