180 smart.Turn per l'asse Y
3.3 Unit - F
resat
ur
a asse Y
Unit "Scrittura piano YZ"
La Unit incide stringhe di caratteri in disposizione lineare sul piano YZ.
Le dieresi e i caratteri speciali che non possono essere immessi
nell'editor smart.Turn vengono definiti carattere per carattere in NF. Se
si programma "Continuaz.scrittura diretta" (Q=1), vengono soppressi il
cambio utensile e il preposizionamento. Valgono i valori tecnologici del
ciclo di scrittura precedente.
Nome Unit: G804_GRA_Y_MANT / Ciclo: G804 (vedere pagina 523)
Tabella dei caratteri: vedere pagina 368
Accesso alla banca dati tecnologici
 Tipo di lavorazione: incisione
 Parametri correlati: F, S
Parametri della maschera Posizione
Y, Z
Punto iniziale
X Punto finale (quota diametrale). Posizione X a cui si deve
accostare per la fresatura.
RB Piano di ritorno
Parametri maschera Ciclo
TXT
Testo da incidere
NF Numero di carattere (carattere da incidere)
H Altezza carattere

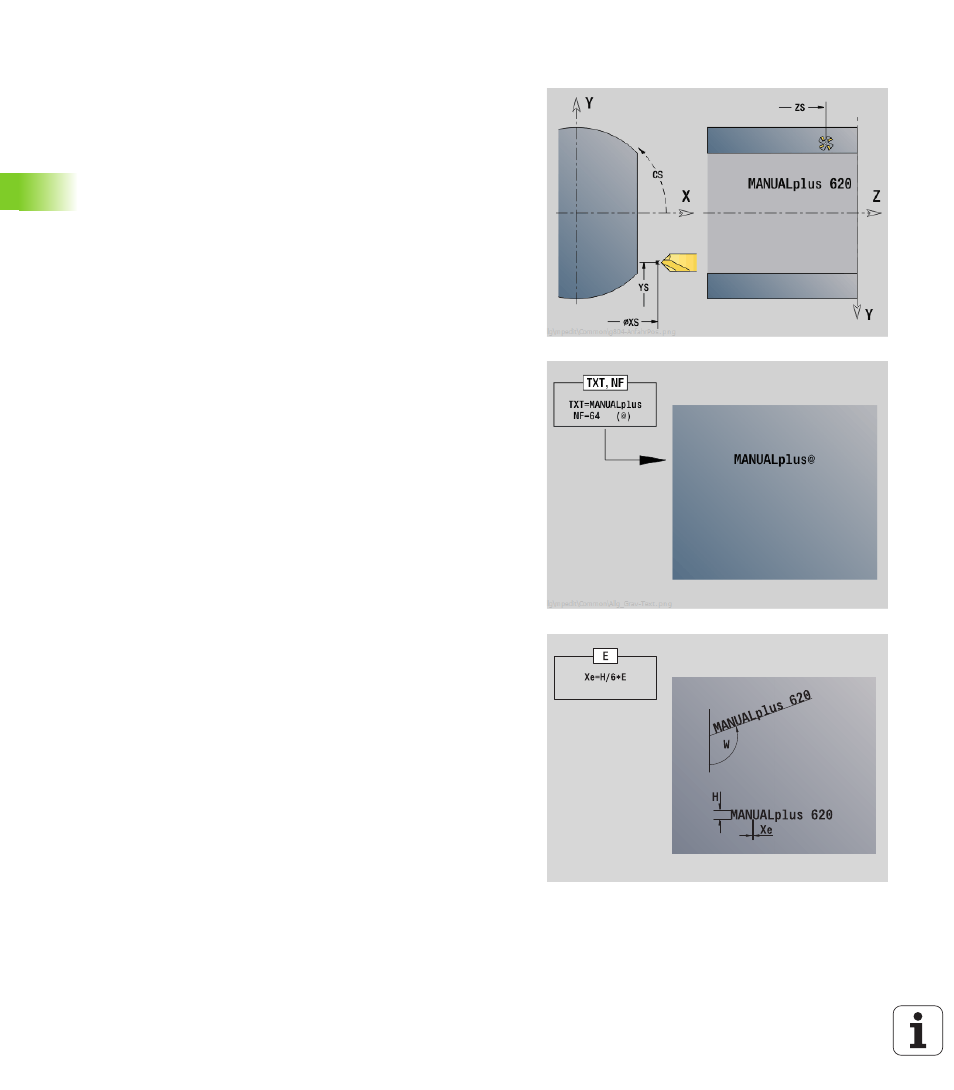

E Fattore di distanza (calcolo: vedere figura)
W Angolo di inclinazione
FZ Fattore di avanzamento di penetrazione (avanzamento di
penetrazione = avanzamento corrente * FZ)
Q Continuaz.scrittura diretta
 0 (No): la scrittura viene eseguita a partire dal punto
iniziale
 1 (Sì): incidere a partire dalla posizione utensile
Altre maschere: vedere pagina 58
