Editing in parallelo
Nell'editor smart.Turn è possibile aprire contemporaneamente fino a 6
programmi NC. L'editor visualizza i nomi dei programmi aperti nella
barra delle schede. Se il programma NC è stato modificato, l'editor
visualizza il nome del programma in rosso.
Nell'editor smart.Turn è possibile programmare, mentre la macchina
sta eseguendo un altro programma in modalità automatica.

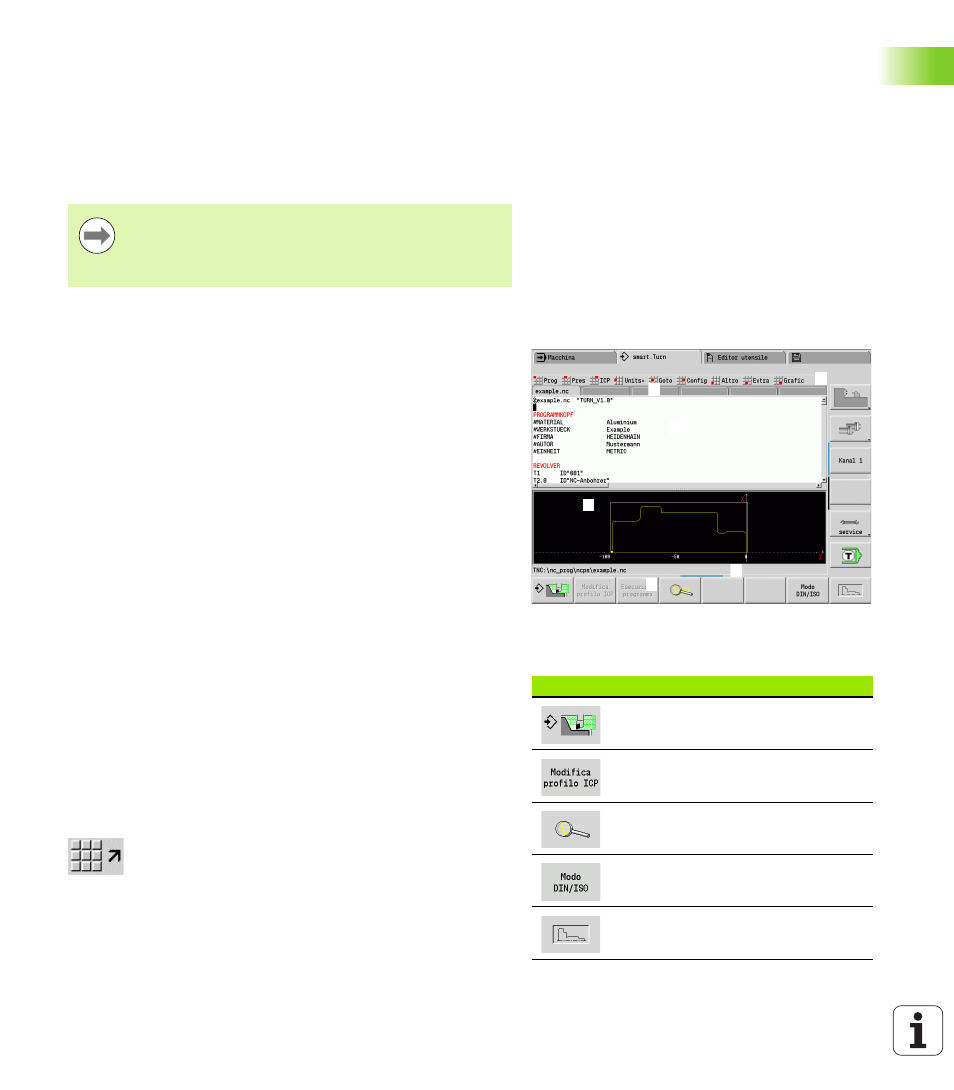

Struttura della videata
1 Barra dei menu
2 Elenco programmi NC con i nomi dei programmi NC caricati. Il
programma selezionato è evidenziato.
3 Finestra del programma
4 Visualizzazione del profilo o finestra del programma grande
5 Softkey
6 Riga di stato
Selezione delle funzioni di editing
Le funzioni dell'editor smart.Turn sono articolate in "Menu principale"
e diversi "Sottomenu".
I sottomenu si attivano
 selezionando le opzioni del menu corrispondenti
 posizionando il cursore nella sezione del programma
Il menu di livello superiore si raggiunge
 premendo il tasto ESC
 selezionando la relativa opzione menu
Softkey: i softkey sono a disposizione per passare rapidamente nei
"modi operativi adiacenti", nella finestra di editing e per attivare la
grafica.
 L'editor smart.Turn memorizza tutti i programmi aperti
ad ogni cambio di modalità.
 Il programma NC che gira in modalità automatica è
bloccato per l'editing.
3
2
1
4
5
6
Softkey con finestra programma attiva
Avvio del programma attuale nella
simulazione.
Apertura del profilo nel quale si trova il
cursore, in ICP.
Attivazione dello zoom nella
visualizzazione del profilo.
Passaggio da modo Unit a modo DIN/
ISO.
Attivazione della visualizzazione del
profilo e avvio del ridisegno del profilo.
