494

Programmazione DIN per l'asse Y

6.2 Pr

ofili del piano XY

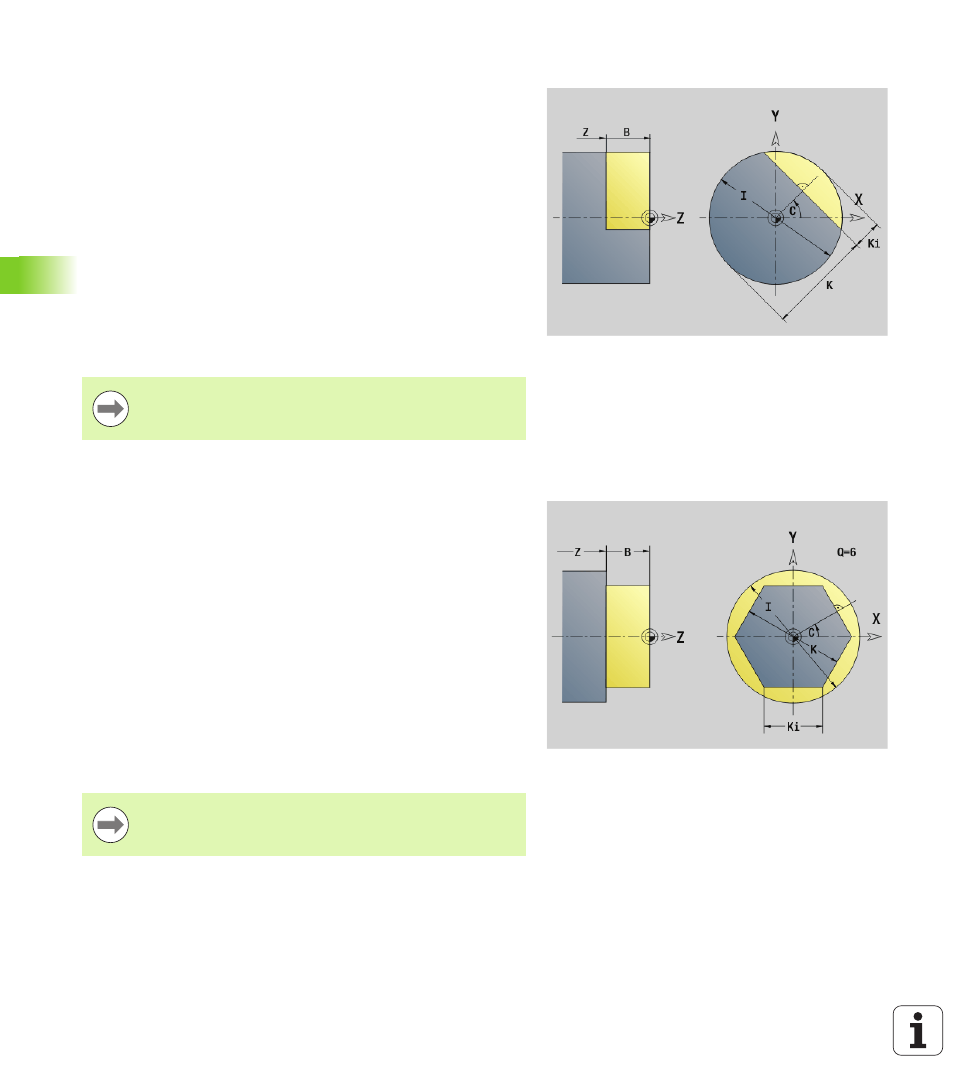

Superficie singola piano XY G376-Geo

G376 definisce una superficie nel piano XY.

Superficie poligonale piano XY G477-Geo

G477 definisce una superficie poligonale nel piano XY.

Parametri
Z

Spigolo di riferimento (default: "Z" dall'identificativo di sezione)

K

Spessore residuo

Ki

Profondità

B

Larghezza (riferimento: spigolo di riferimento Z)

B<0: superficie in direzione Z negativa

B>0: superficie in direzione Z positiva

I

Diametro di limitazione (per la limitazione di taglio e come
riferimento per K/Ki)

Nessun inserimento: "X" dall'identificativo di sezione

"I" sovrascrive "X" dall'identificativo di sezione

C

Angolo di posizione della perpendicolare alla superficie
(default: "C" dall'identificativo di sezione)

Il segno della "Larghezza B" viene valutato
indipendentemente dal fatto che la superficie si trovi sulla
superficie frontale o sulla superficie posteriore.

Parametri
Z

Spigolo di riferimento (default: "Z" dall'identificativo di sezione)

K

Apertura chiave (diametro del cerchio interno)

Ki

Lunghezza lato

B

Larghezza (riferimento: spigolo di riferimento Z)

B<0: superficie in direzione Z negativa

B>0: superficie in direzione Z positiva

C

Angolo di posizione della perpendicolare alla superficie
(default: "C" dall'identificativo di sezione)

Q

Numero delle superfici (Q >= 2)

I

Diametro di limitazione (per la limitazione di taglio)

Nessun inserimento: "X" dall'identificativo di sezione

"I" sovrascrive "X" dall'identificativo di sezione

Il segno della "Larghezza B" viene valutato
indipendentemente dal fatto che la superficie si trovi sulla
superficie frontale o sulla superficie posteriore.
