6.3 Pr
ofili del piano YZ
6.3 Profili del piano YZ
Punto di partenza profilo piano YZ G180-Geo

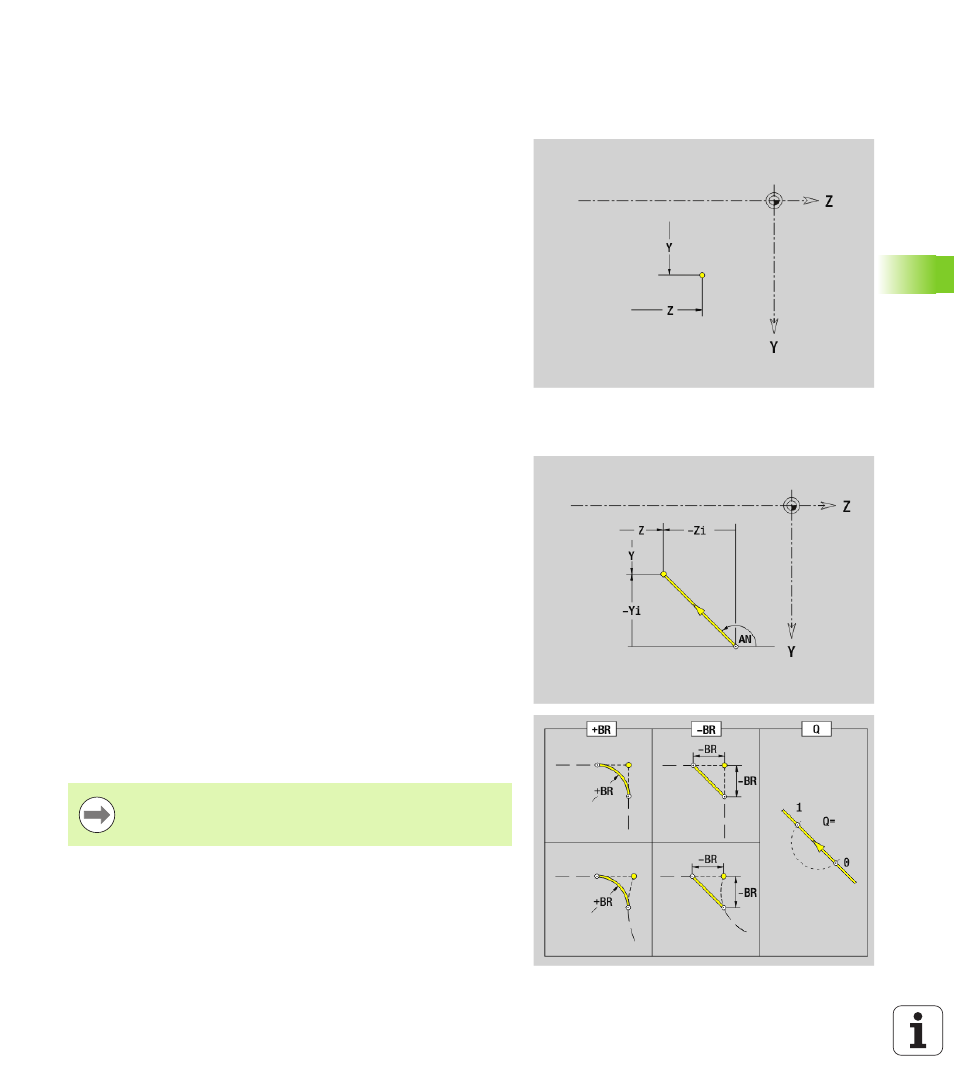

G180 definisce il punto iniziale di un profilo nel piano YZ.
Elemento lineare piano YZ G181-Geo
G181 definisce un elemento lineare di un profilo nel piano YZ.
Parametri
Y
Punto iniziale profilo
Z Punto iniziale profilo
Parametri
Y
Punto finale
Z Punto finale
AN Angolo rispetto all'asse Z positivo
Q Punto d'intersezione. Punto finale se l'elemento lineare
interseca un arco di cerchio (default: 0):
 0: punto d'intersezione vicino
 1: punto d'intersezione distante
BR Smusso/Arrotondamento. Definisce il raccordo con il
successivo elemento del profilo. Programmare il punto finale
teorico, se si indica uno smusso/arrotondamento.
 Nessuna immissione: raccordo tangenziale
 BR=0: raccordo non tangenziale
 BR>0: raggio arrotondamento
 BR<0: larghezza smusso
Programmazione Y, Z: assoluto, incrementale, di tipo
modale o "?"
