HEIDENHAIN MANUALplus 620, CNC PILOT 640 327
4.22 Cicli di f
o
ra
tu
ra

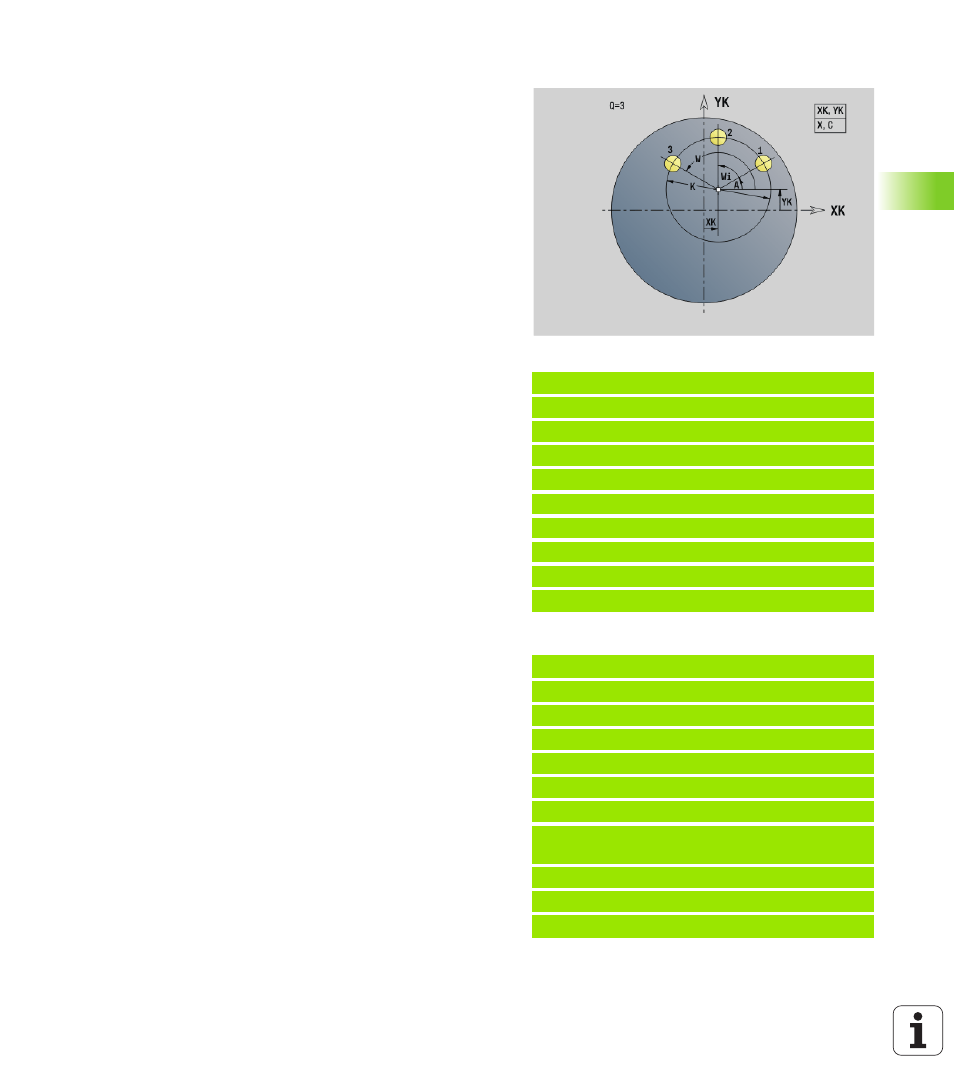

Sagoma circolare superficie frontale G745
L'istruzione G745 esegue sagome di foratura o fresatura alle
medesime distanze su un cerchio o su un arco sulla superficie frontale.
Se non si inserisce il parametro Punto finale ZE, si applica il ciclo di
foratura/fresatura del blocco NC successivo. Seguendo questo
principio la descrizione delle sagome si può combinare con
 cicli di foratura (G71, G74, G36)
 ciclo di fresatura scanalatura lineare (G791)
 ciclo di fresatura profilo con "profilo libero" (G793)
Combinazioni di parametri per la definizione del centro e delle
posizioni delle sagome:
 Centro sagoma:
 X, C
 XK, YK
 Posizioni sagoma:
 A, W e Q
 A, Wi e Q
Esempio: G745
%745.nc
[G745]
N1 T7 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X100 Z2
N5 G745 XK0 YK0 K50 A0 Q3
N6 G791 K30 A0 ZS0 ZE-5 P2 F0.15
N7 M15
END [ FINE ]
Esempio: Sequenze di istruzioni
[ Sagoma di foratura semplice ]
N.. G745 XK.. YK.. ZS.. ZE.. A.. W.. Q..
. . .
[ Sagoma di foratura con Foratura profonda ]
N.. G745 XK.. YK.. ZS.. A.. W.. Q..
N.. G74 ZE.. P.. I..
. . .
[ Sagoma di fresatura con scanalatura
lineare ]
N.. G745 XK.. YK.. ZS.. ZE.. A.. W.. Q..
N.. G791 K.. A.. Z..
. . .
Parametri
XK
Centro sagoma in coordinate cartesiane
YK Centro sagoma in coordinate cartesiane
ZS Punto iniziale foratura/fresatura
ZE Punto finale foratura/fresatura
X Diametro (centro sagoma in coordinate polari)
C Angolo (centro sagoma in coordinate polari)
A Angolo iniziale (posizione del primo foro/figura)
W Angolo finale (posizione dell'ultimo foro/figura)
Wi Angolo finale (distanza dalla posizione successiva)
Q Numero fori/figure - (default: 1)
V Direzione ciclo (default: 0)
 V=0, senza W: ripartizione su cerchio completo
 V=0, con W: ripartizione su arco di cerchio più lungo
 V=0, con Wi: il segno di Wi determina la direzione (Wi<0: in
senso orario)
 V=1, con W: in senso orario
 V=1, con Wi: in senso orario (il segno di Wi è irrilevante)
 V=2, con W: in senso antiorario
 V=2, con Wi: in senso antiorario (il segno di Wi è irrilevante)
