Unit "Scanalatura superficie frontale"

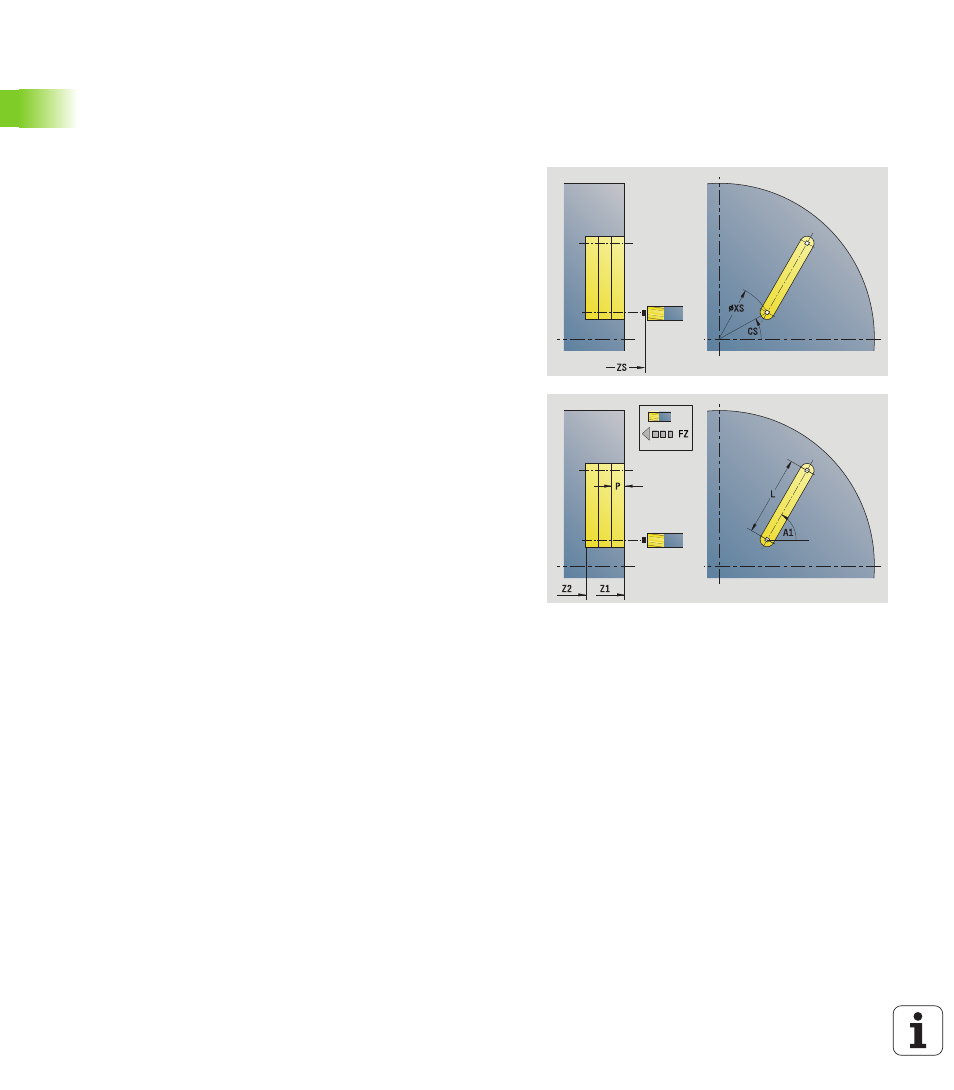

La Unit fresa una scanalatura sulla superficie frontale dalla posizione di
avvicinamento fino al punto finale. La larghezza della scanalatura
corrisponde al diametro della fresa.
Nome Unit: G791_Nut_Stirn_C / Ciclo: G791 (vedere pagina 341)
Accesso alla banca dati tecnologici
 Tipo di lavorazione: fresatura
 Parametri correlati: F, S, FZ, P
Maschera Ciclo
Z1
Spigolo superiore fresatura
Z2 Fondo fresatura
L Lunghezza scanalatura
A1 Angolo rispetto asse X
X1, C1 Punto di arrivo scanalatura polare
XK, YK Punto di arrivo scanalatura cartesiano
P Incremento massimo
FZ Avanzamento in accostamento
Altre maschere: vedere pagina 58
