490 Programmazione DIN per l'asse Y
6.2 Pr
ofili del piano XY

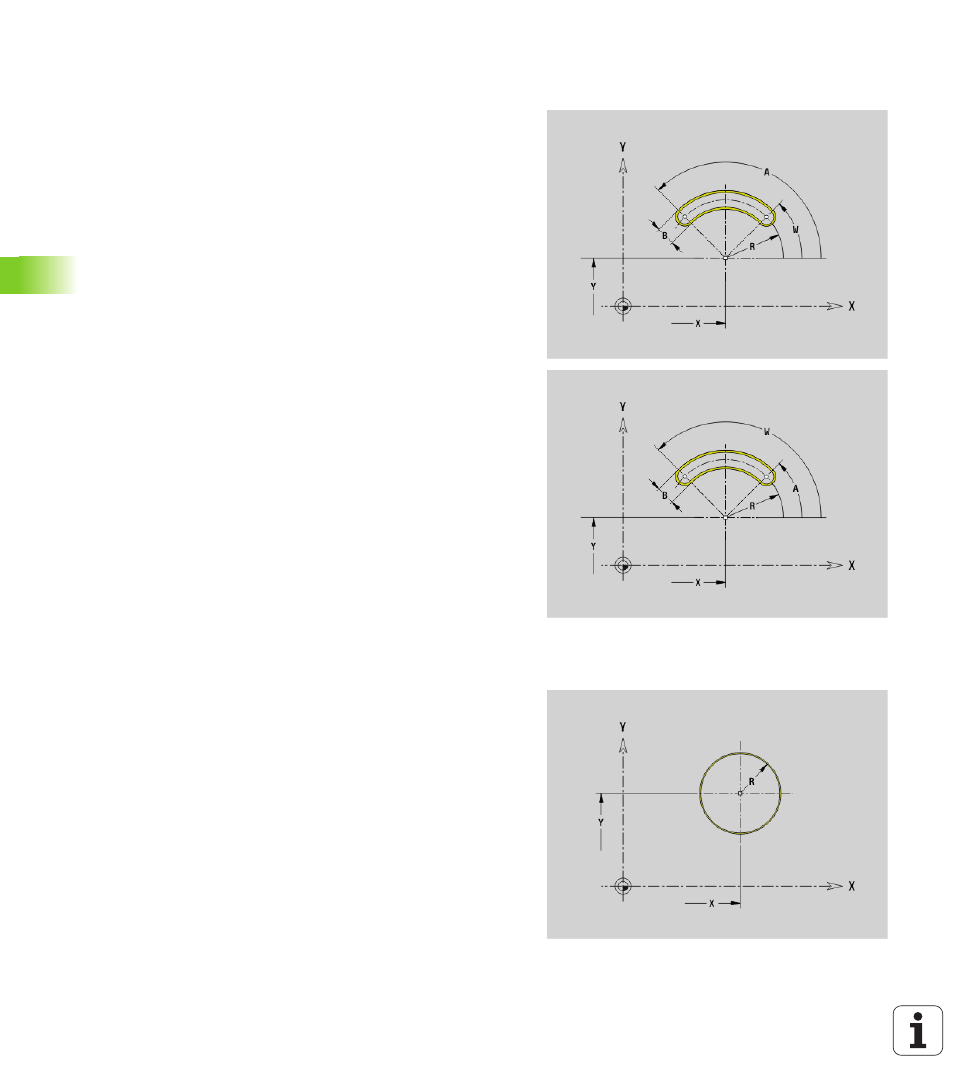

Scanalatura circolare piano XY G372-Geo/G373-
Geo
G372/G373 definisce una scanalatura circolare nel piano XY.
 G372: scanalatura circolare in senso orario
 G373: scanalatura circolare in senso antiorario
Cerchio completo piano XY G374-Geo
G374 definisce un cerchio completo nel piano XY.
Parametri
X
Centro della curva della scanalatura (quota radiale)
Y Centro della curva della scanalatura
R Raggio curva (riferimento: traiettoria del centro della
scanalatura)
A Angolo iniziale (riferimento: asse X positivo; default: 0°)
W Angolo finale (riferimento: asse X positivo; default: 0°)
B Ampiezza della scanalatura
P Profondità/Altezza (default: "P" da G308)
 P<0: tasca
 P>0: isola
I Diametro di limitazione (per la limitazione di taglio)
 Nessun inserimento: "X" dall'identificativo di sezione
 "I" sovrascrive "X" dall'identificativo di sezione
Parametri
X
Centro cerchio (quota radiale)
Y Centro cerchio
R Raggio del cerchio
P Profondità/Altezza (default: "P" da G308)
 P<0: tasca
 P>0: isola
I Diametro di limitazione (per la limitazione di taglio)
 Nessun inserimento: "X" dall'identificativo di sezione
 "I" sovrascrive "X" dall'identificativo di sezione
