116 Units smart.Turn
2.7 Units - Finit
u
ra
2.7 Units - Finitura

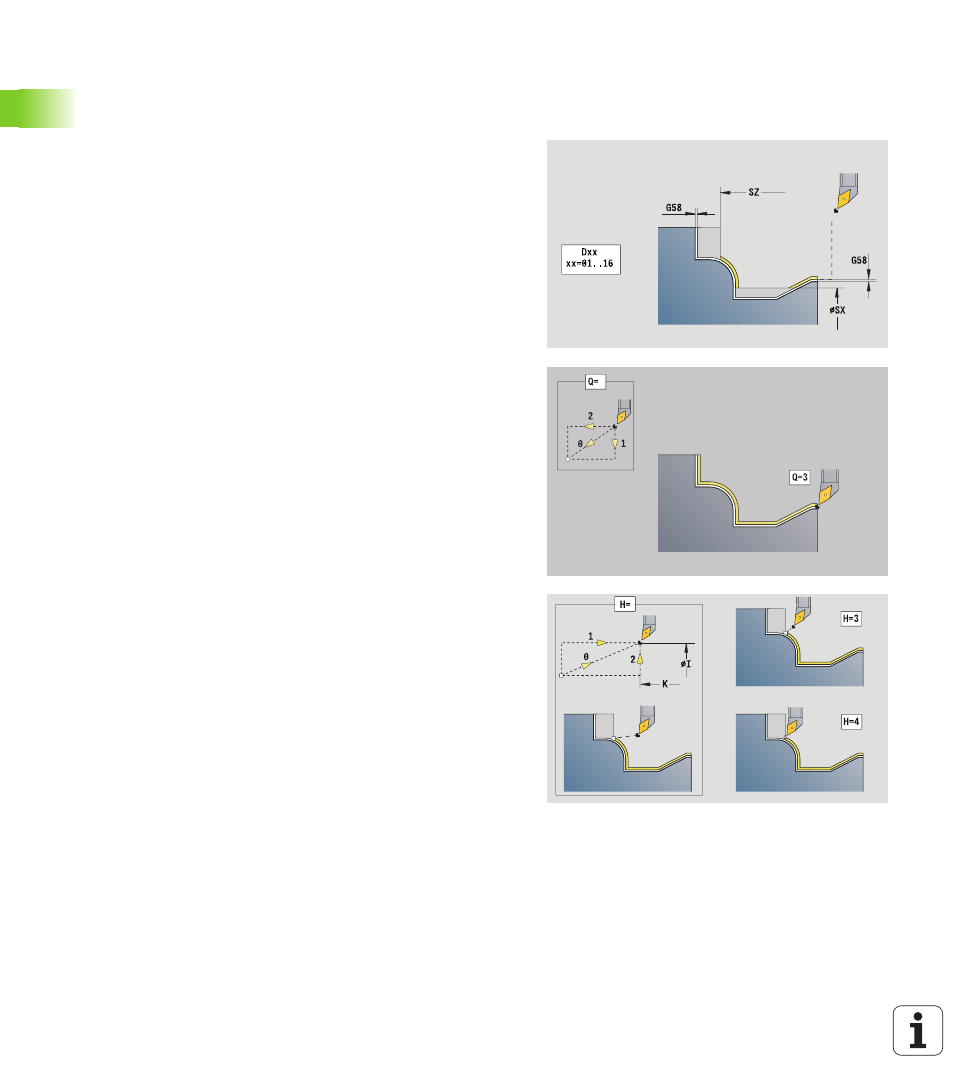

Unit "Finitura ICP"
La Unit esegue la finitura del profilo da "NS a NE" descritto per ICP in
una passata.
Nome Unit: G890_ICP / Ciclo: G890 (vedere pagina 284)
Accesso alla banca dati tecnologici
 Tipo di lavorazione: finitura
 Parametri correlati: F, S
Maschera Profilo
B
Attivazione di SRK (tipo di compensazione del raggio del
tagliente)
 0: automatico
 1: utensile sinistro (G41)
 2: utensile destro (G42)
SX, SZ Limitazione di taglio (SX: quota diametrale) – (default:
nessuna limitazione di taglio)
Altri parametri maschera Profilo: vedere pagina 60
Maschera Ciclo
Q
Tipo di avvicinamento (default: 0)
 0: scelta automatica – il Controllo numerico verifica:
 l'avvicinamento diagonale
 prima in direzione X, poi Z
 l'equidistanza (uguale lunghezza) rispetto all'ostacolo
 non considerazione dei primi elementi di profilo se la
posizione di partenza non è accessibile
 1: prima in direzione X, poi Z
 2: prima in direzione Z, poi X
 3: senza avvicinamento – l'utensile è nelle vicinanze del
punto iniziale
H Tipo di disimpegno. L'utensile si solleva a 45° in senso
contrario alla direzione di lavorazione e trasla alla posizione
"I, K" (default: 3):
 0: diagonale
 1: prima in direzione X, poi Z
 2: prima in direzione Z, poi X
 3: fermo a distanza di sicurezza
 4: senza movimento di svincolo (l'utensile rimane sulla
coordinata finale)
I, K Posizione finale ciclo. Posizione che viene raggiunta alla
fine del ciclo (I: quota diametrale).
