144 Units smart.Turn
2.1
0
Units - F
resat
ur
a superficie cilindr
ica

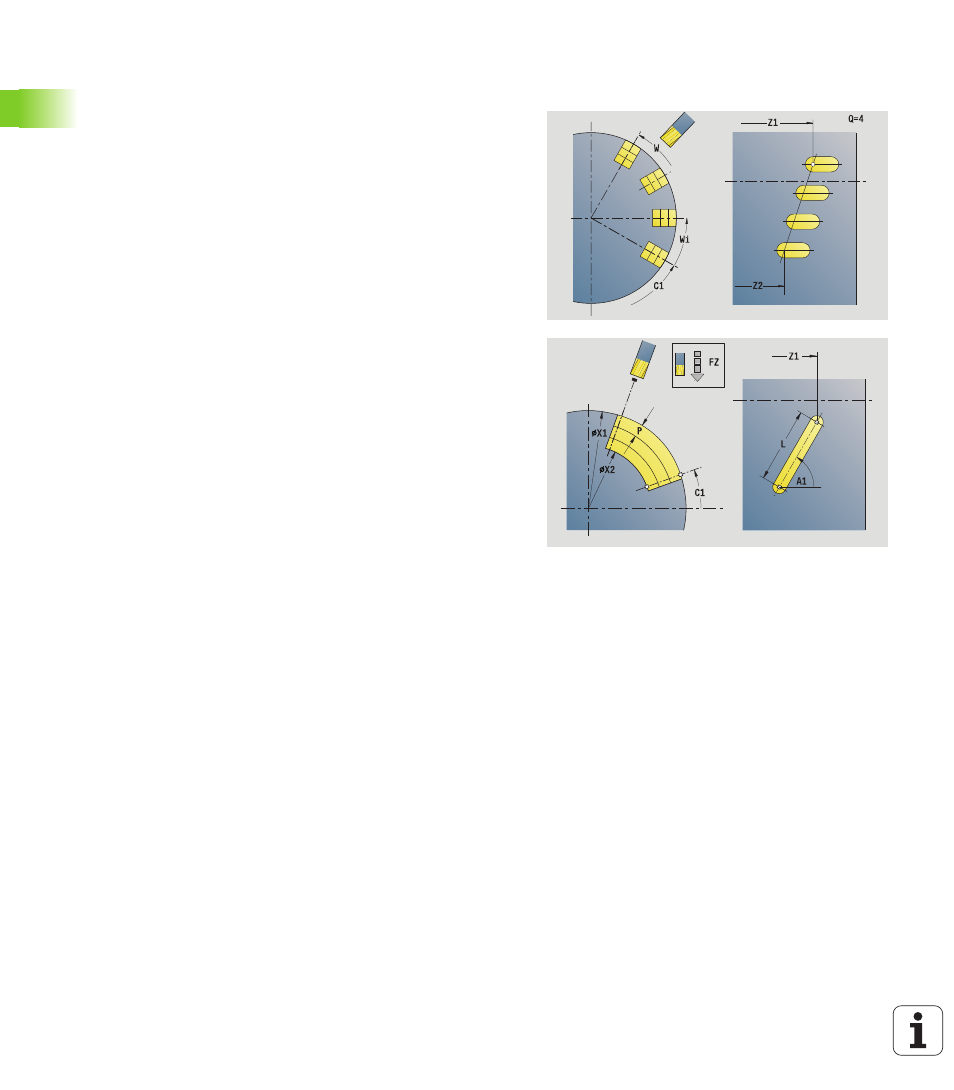

Unit "Sagoma di scanalatura lineare superficie
cilindrica"
La Unit esegue una sagoma di scanalatura lineare alle medesime
distanze sulla superficie cilindrica. Il punto di partenza delle
scanalature corrisponde alle posizioni della sagoma. Definire la
lunghezza e la posizione delle scanalature nella Unit. La larghezza della
scanalatura corrisponde al diametro della fresa.
Nome Unit: G792_Lin_Mant_C / Ciclo: G792 (vedere pagina 342)
Accesso alla banca dati tecnologici
 Tipo di lavorazione: fresatura
 Parametri correlati: F, S, FZ, P
Maschera Sagoma
Q
Numero di scanalature
Z1, C1 Punto di partenza sagoma
Wi Incremento angolare
W Angolo finale
Z2 Punto finale sagoma
Maschera Ciclo
X1
Spigolo superiore di fresatura (quota diametrale)
X2 Fondo di fresatura (quota diametrale)
L Lunghezza scanalatura
A1 Angolo rispetto asse Z
P Incremento massimo
FZ Avanzamento in accostamento
Altre maschere: vedere pagina 58
