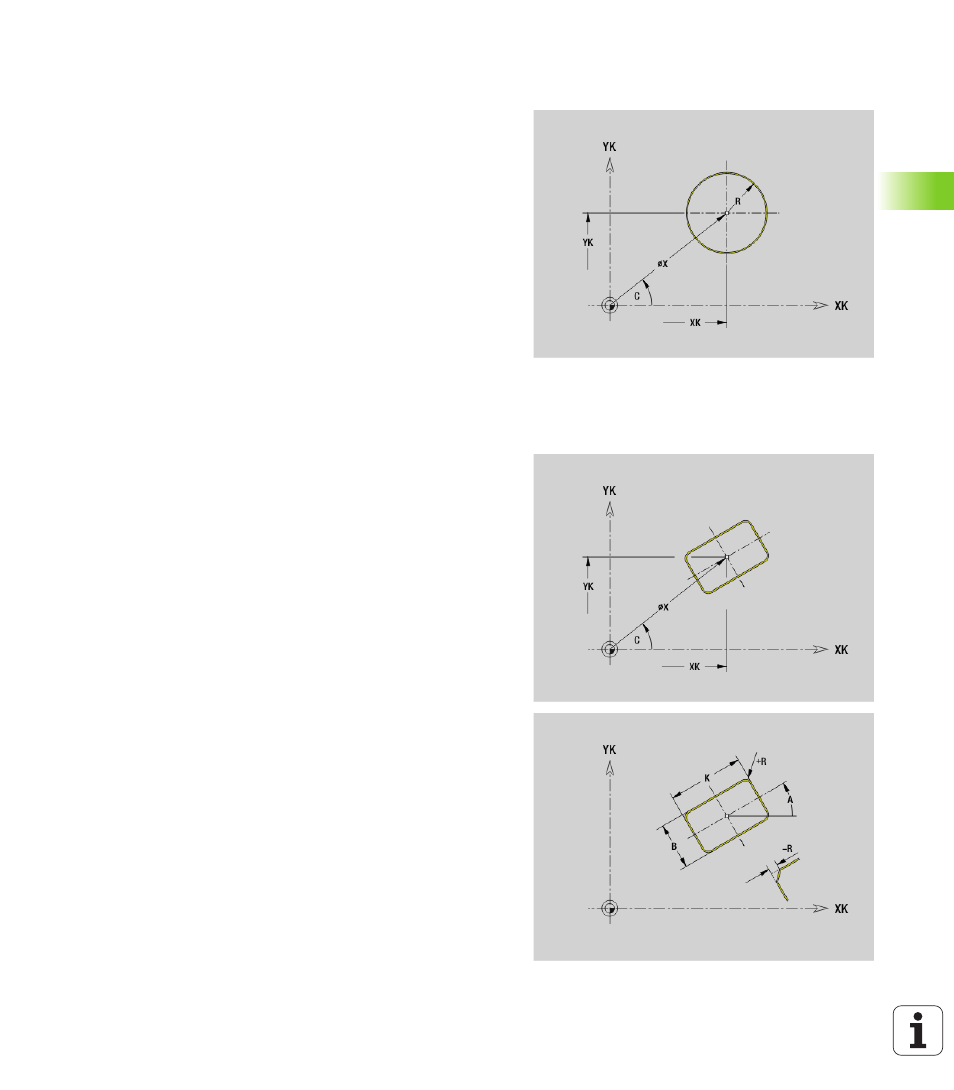

Cerchio completo superficie frontale/posteriore
G304-Geo
L'istruzione G304 definisce un cerchio completo in un profilo frontale
o posteriore.
Rettangolo superficie frontale/posteriore G305-
Geo
L'istruzione G305 definisce un rettangolo in un profilo frontale o
posteriore.
Parametri
XK
Centro cerchio in coordinate cartesiane
YK
Centro cerchio in coordinate cartesiane
X
Diametro (centro in coordinate polari)
C
Angolo (centro in coordinate polari)
R
Raggio
P
Profondità/altezza (default: "P" da G308)
P<0: tasca
P>0: isola
Parametri
XK
Centro in coordinate cartesiane
YK
Centro in coordinate cartesiane
X
Diametro (centro in coordinate polari)
C
Angolo (centro in coordinate polari)
A
Angolo rispetto all'asse XK (default: 0°)
K
Lunghezza
B
Larghezza (altezza)
R
Smusso/Arrotondamento (default: 0°)
R>0: raggio raccordo
R<0: larghezza smusso
P
Profondità/altezza (default: "P" da G308)
P<0: tasca
P>0: isola
