Unit "Filettatura conica"
La Unit realizza un filetto interno o esterno, conico, a uno o più principi.
Nome Unit: G32_KEG / Ciclo: G32 (vedere pagina 299)
Accesso alla banca dati tecnologici
 Tipo di lavorazione: tornitura filettatura
 Parametri correlati: F, S

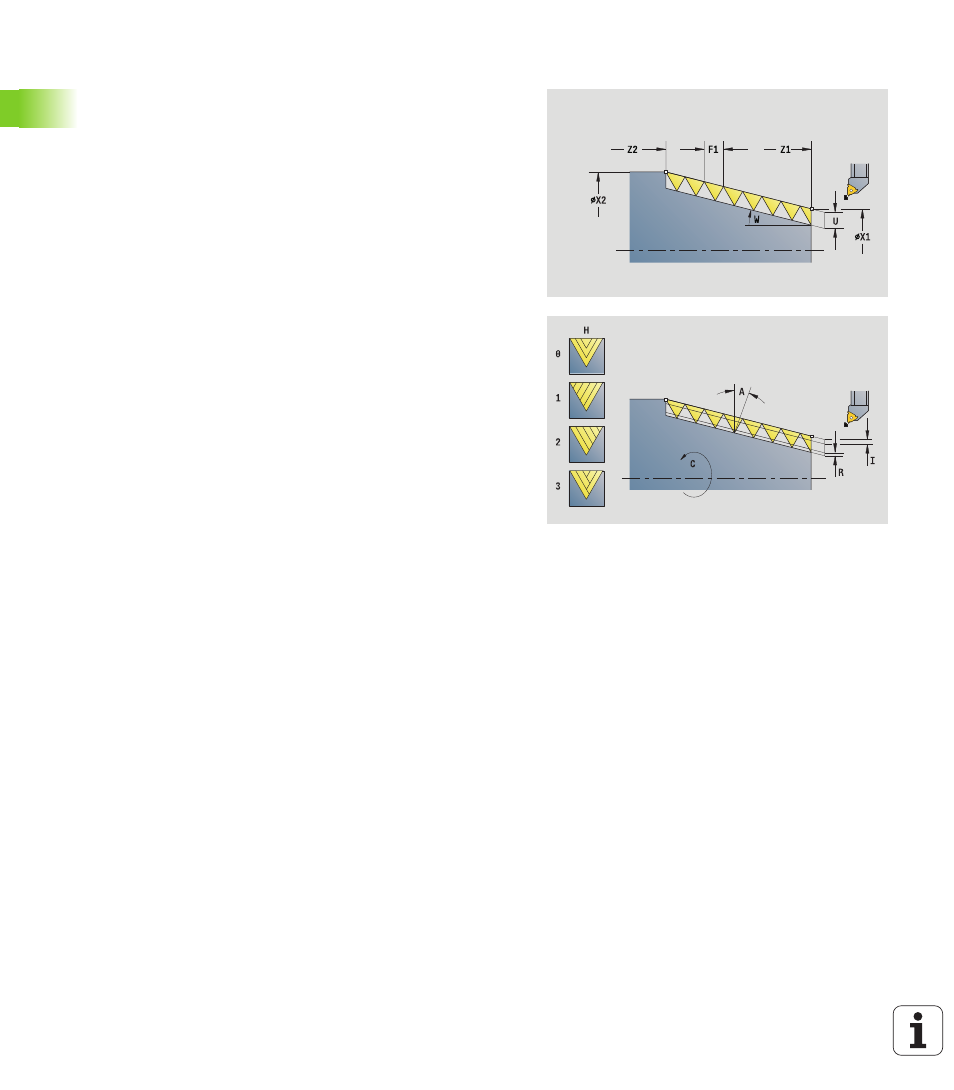

Maschera Filettatura
O
Posizione di filettatura
 0: filetto interno (accostamento in +X)
 1: filetto esterno (accostamento in –X)
X1, Z1 Punto di partenza filetto (X1: quota diametrale)
X2, Z2 Punto finale filetto (X2: quota diametrale)
W Angolo al cono (riferimento: asse Z; –45°<W<45°)
F1 Passo filetto
U Profondità filetto (automatica per filetto metrico ISO)
KE Posizione di uscita
 0: a fine filetto
 1: a inizio filetto
K Lunghezza uscita
