Parallelo al profilo con utensile neutro G835
L'istruzione G835 lavora l'area del profilo descritta in "ID" o da "NS, NE"
parallelamente al profilo e in senso bidirezionale (vedere "Lavorare con
i cicli riferiti al profilo" a pagina 263). Il profilo da lavorare può contenere
diverse cavità. Se necessario, è possibile suddividere la superficie di
lavorazione in diverse aree.

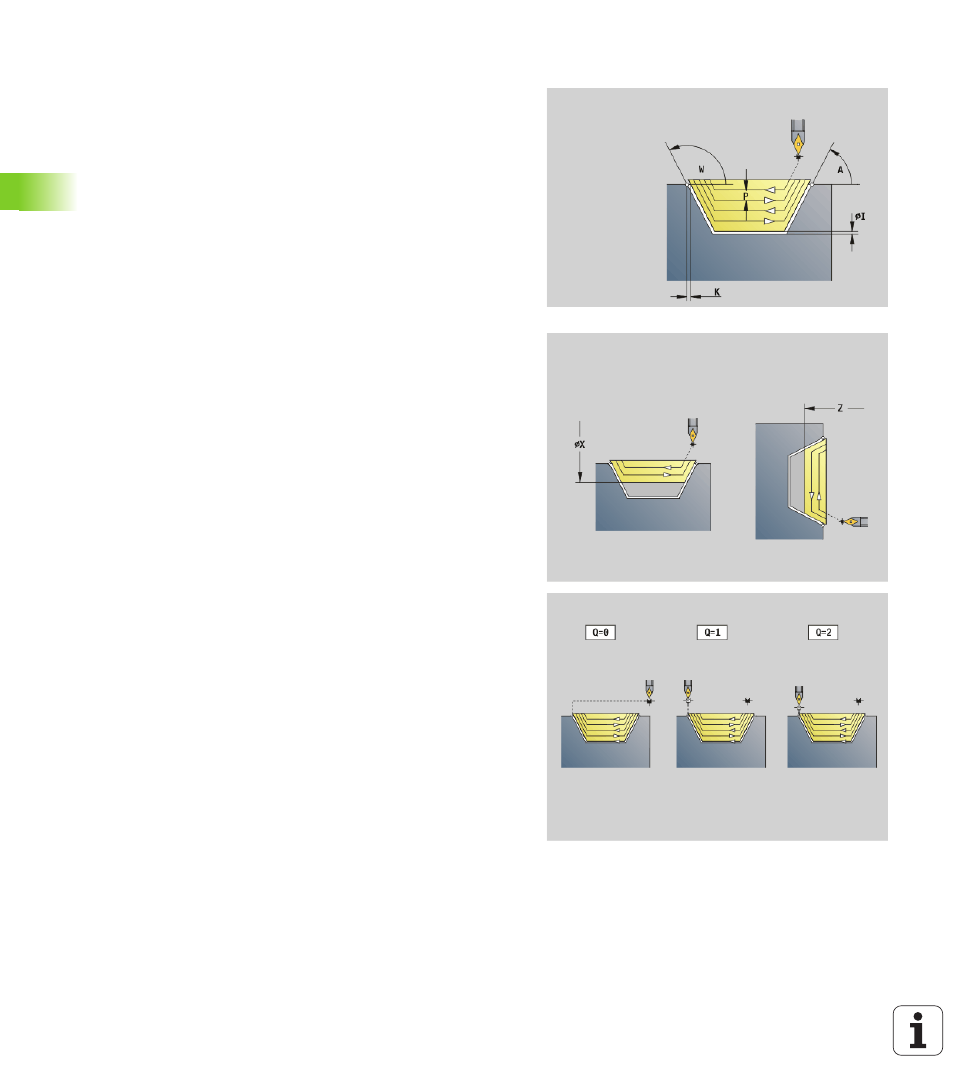

Parametri
ID
Profilo ausiliario - Numero di identificazione del profilo da
lavorare
NS Numero di blocco iniziale (inizio della sezione del profilo)
NE Numero di blocco finale (fine della sezione del profilo)
 NE non programmato: l'elemento del profilo NS viene
lavorato nella direzione di definizione del profilo.
 NS=NE programmato: l'elemento del profilo NS viene
lavorato in senso contrario alla direzione di definizione del
profilo.
P Incremento massimo
I Sovrametallo in direzione X (quota diametrale) – (default: 0)
K Sovrametallo in direzione Z (default: 0)
X Limitazione di taglio in direzione X (quota diametrale) – (default:
nessuna limitazione di taglio)
Z Limitazione di taglio in direzione Z (default: nessuna limitazione
di taglio)
A Angolo di avvicinamento (riferimento: asse Z) – (default: 0°/
180°; parallelo all'asse Z o con utensili radiali paralleli all'asse X)
W Angolo di allontanamento (riferimento: asse Z) – (default: 90°/
270°; perpendicolare all'asse Z o con utensili radiali
perpendicolare all'asse X)
Q Tipo di svincolo alla fine del ciclo (default: 0)
 0: ritorno al punto di partenza (prima in direzione X, poi Z)
 1: posizionamento davanti al profilo finito
 2: sollevamento a distanza di sicurezza e arresto
V Identificativo inizio/fine (default: 0). Uno smusso/
arrotondamento viene lavorato:
 0: all'inizio e alla fine
 1: all'inizio
 2: alla fine
 3: nessuna lavorazione
 4: viene lavorato uno smusso/arrotondamento – non un
elemento fondamentale (presupposto: sezione del profilo
con un elemento)
