HEIDENHAIN MANUALplus 620, CNC PILOT 640 329
4.22 Cicli di f
o
ra
tu
ra

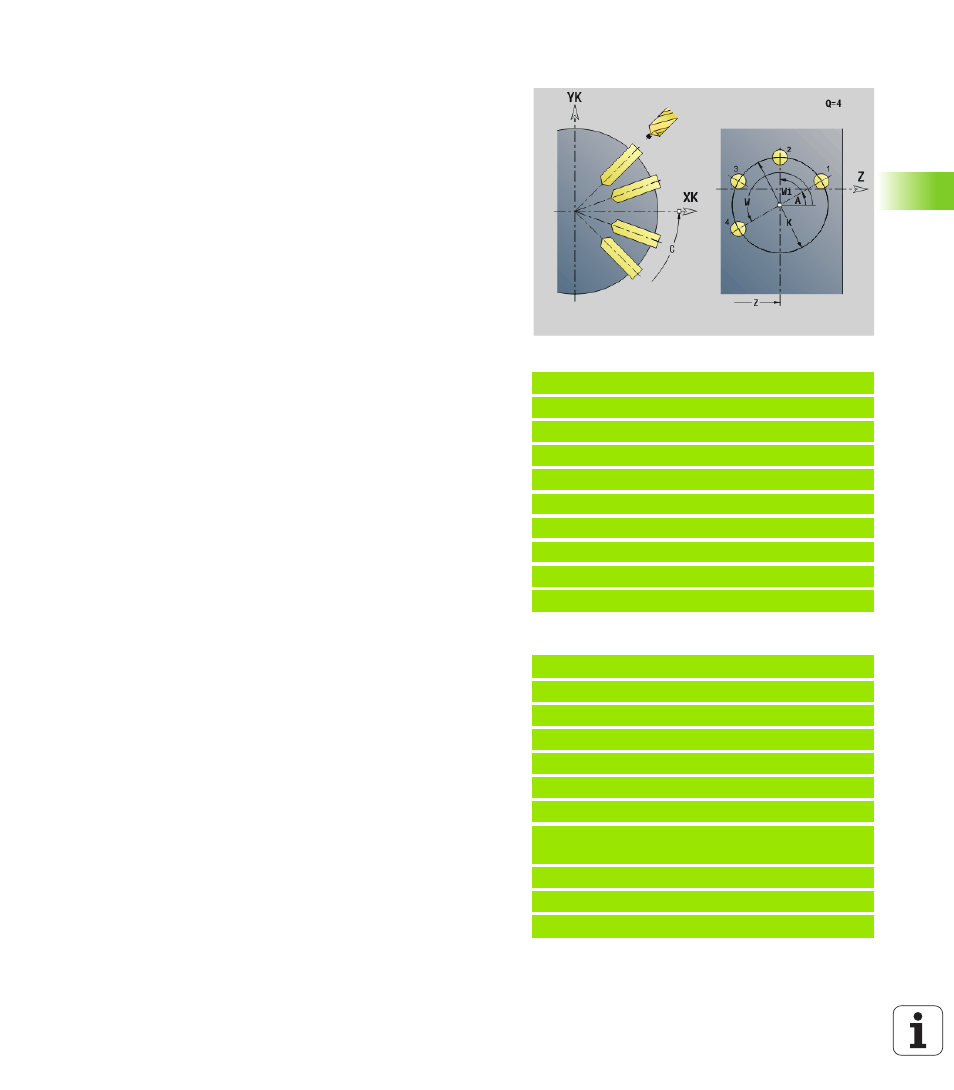

Sagoma circolare superficie cilindrica G746
L'istruzione G746 esegue sagome di fori o figure alle medesime
distanze su un cerchio o su un arco sulla superficie cilindrica.
Combinazioni di parametri per la definizione del centro e delle posizioni
delle sagome:
 Centro sagoma: Z, C
 Posizioni sagoma:
 W e Q
 Wi e Q
Se non si inserisce il parametro Punto finale XE, si applica il ciclo di
foratura/fresatura o la descrizione della figura del blocco NC
successivo. Con questo principio si combina la descrizione della
sagoma con cicli di foratura (G71, G74, G36) o lavorazioni di fresatura
(definizioni figura G314, G315, G317).
Esempio: G746
%746.nc
[G746]
N1 T6 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X110 Z2
N5 G746 Z-40 C0 K40 Q8
N6 G71 XS102 K7
N7 M15
END [ FINE ]
Esempio: Sequenze di istruzioni
[ Sagoma di foratura semplice ]
N.. G746 Z.. C.. XS.. XE.. K.. A.. W.. Q..
. . .
[ Sagoma di foratura con Foratura profonda ]
N.. G746 Z.. C.. XS.. K.. A.. W.. Q..
N.. G74 XE.. P.. I..
. . .
[ Sagoma di fresatura con scanalatura
lineare ]
N.. G746 Z.. C.. XS.. K.. A.. W.. Q..
N.. G792 K.. A.. XS..
. . .
Parametri
Z
Centro sagoma in coordinate polari
C Angolo – Centro sagoma in coordinate polari
XS Punto iniziale foratura/fresatura (quota diametrale)
XE Punto finale foratura/fresatura (quota diametrale)
K Diametro (sagoma)
A Angolo iniziale (posizione del primo foro/figura)
W Angolo finale (posizione dell'ultimo foro/figura)
Wi Angolo finale incremento angolare, distanza dalla posizione
successiva
Q Numero fori/figure - (default: 1)
V Direzione ciclo (default: 0)
 V=0, senza W: ripartizione su cerchio completo
 V=0, con W: ripartizione su arco di cerchio più lungo
 V=0, con Wi: il segno di Wi determina la direzione (Wi<0: in
senso orario)
 V=1, con W: in senso orario
 V=1, con Wi: in senso orario (il segno di Wi è irrilevante)
 V=2, con W: in senso antiorario
 V=2, con Wi: in senso antiorario (il segno di Wi è irrilevante)
