74 Cicli di lavorazione: foratura
3.3 FORA
TURA (ciclo 20
0)

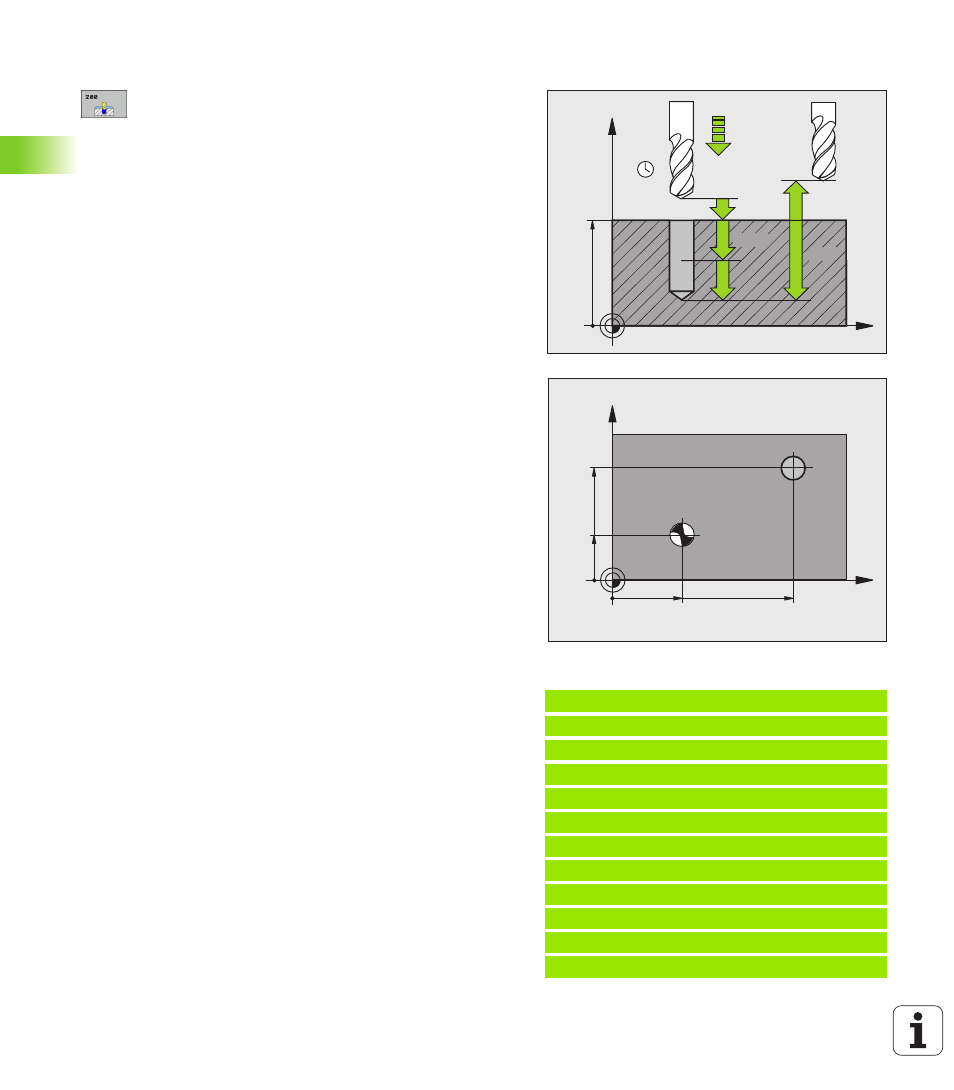

Parametri ciclo
U DISTANZA DI SICUREZZA Q200 (in valore incrementale):
distanza tra la punta dell'utensile e la superficie del
pezzo; inserire un valore positivo. Campo di
immissione da 0 a 99999,9999, in alternativa PREDEF
U PROFONDITÀ Q201 (in valore incrementale): distanza tra
la superficie del pezzo e il fondo del foro (punta del
cono di foratura). Campo di immissione da -
99999,9999 a 99999,9999
U AVANZAMENTO INCREMENTO Q206: velocità di
spostamento dell'utensile durante la foratura in
mm/min. Campo di immissione da 0 a 99999,999, in
alternativa FAUTO, FU
U PROFONDITÀ INCREMENTO Q202 (in valore incrementale):
quota di accostamento dell’utensile. Campo di
immissione da 0 a 99999,9999. La profondità non
deve essere un multiplo della profondità incremento.
Il TNC si porta in un unico passo fino alla profondità
quando:
„ profondità incremento e profondità sono uguali
„ la profondità incremento è maggiore della
profondità
U TEMPO ATTESA SOPRA Q210: tempo in secondi durante
il quale l'utensile si arresta alla distanza di sicurezza,
dopo che il TNC lo ha ritirato dal foro per lo scarico dei
trucioli. Campo di immissione da 0 a 3600,0000, in
alternativa PREDEF
U COORD. SUPERFICIE PEZZO Q203 (in valore assoluto):
coordinata della superficie del pezzo. Campo di
immissione da -99999,9999 a 99999,9999
U 2ª DISTANZA DI SICUREZZA Q204 (in valore
incrementale): coordinata dell'asse del mandrino che
esclude una collisione tra l'utensile e il pezzo (il
dispositivo di serraggio). Campo di immissione da 0 a
99999,9999, in alternativa PREDEF
U TEMPO ATTESA SOTTO Q211: tempo in secondi durante
il quale l’utensile sosta sul fondo del foro. Campo di
immissione da 0 a 3600,0000, in alternativa PREDEF
Esempio: blocchi NC
11 CYCL DEF 200 FORATURA
Q200=2 ;DISTANZA SICUREZZA
Q201=-15 ;PROFONDITÀ
Q206=250 ;AVANZ. INCREMENTO
Q202=5 ;PROF. INCREMENTO
Q210=0 ;TEMPO ATTESA SOPRA
Q203=+20 ;COORD. SUPERFICIE
Q204=100 ;2ª DIST. SICUREZZA
Q211=0.1 ;TEMPO ATTESA SOTTO
12 L X+30 Y+20 FMAX M3
13 CYCL CALL
14 L X+80 Y+50 FMAX M99
X
Z
Q200
Q201
Q206
Q202
Q210
Q203
Q204
30
X
Y
20
80
50
