16.6 MISURAZIONE CER

C

HIO ES

TERNO (ciclo 422, DIN/ISO: G422)

16.6 MISURAZIONE CERCHIO

ESTERNO (ciclo 422,
DIN/ISO: G422)

Esecuzione del ciclo

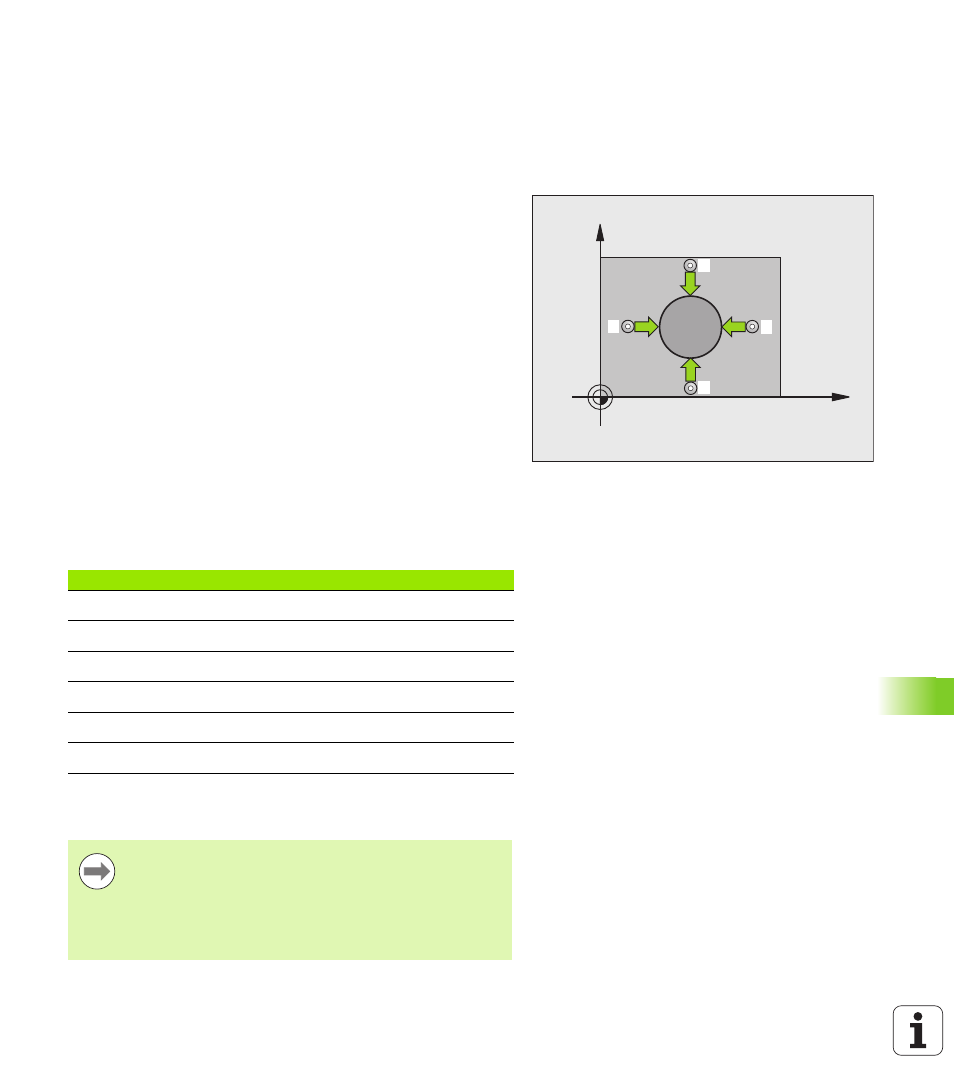

Il ciclo di tastatura 422 rileva il centro e il diametro di isole circolari.
Definendo nel ciclo valori di tolleranza, il TNC effettua un confronto tra
i valori nominali e reali e memorizza gli scostamenti in parametri di
sistema.

1

Il TNC posiziona il tastatore in rapido (valore da MP6150 o MP6361)
e con la logica di posizionamento (vedere "Esecuzione dei cicli di
tastatura" a pagina 308)
sul punto da tastare

1

. Il TNC calcola i punti

da tastare sulla base dei valori programmati nel ciclo e della
distanza di sicurezza definita in MP6140

2

Successivamente il tastatore si porta all'altezza di misura
programmata ed effettua la prima tastatura con l'avanzamento di
tastatura (MP6120 o MP6360). Il TNC determina la direzione di
tastatura automaticamente in funzione dell'angolo di partenza
programmato

3

Quindi il tastatore si porta sul successivo punto da tastare

2

su una

traiettoria circolare, all'altezza di misura o all'altezza di sicurezza ed
esegue la seconda tastatura

4

Il TNC posiziona il tastatore sul punto

3

e quindi sul punto da

tastare

4

eseguendo rispettivamente la terza e la quarta tastatura

5

Quindi il TNC riposiziona il tastatore all'altezza di sicurezza e
memorizza i valori reali e gli scostamenti nei seguenti parametri Q:

Per la programmazione

X

Y

1

2

3

4

Numero parametro

Significato

Q151 Valore

reale

centro asse principale

Q152

Valore reale centro asse secondario

Q153

Valore reale diametro

Q161

Offset centro asse principale

Q162

Offset centro asse secondario

Q163

Offset diametro

Prima della definizione del ciclo, deve essere
programmata una chiamata utensile per la definizione
dell'asse del tastatore.

Più piccolo è il passo angolare programmato, tanto più
impreciso sarà il calcolo del TNC per le quote dell'isola.
Valore minimo di immissione: 5°.
