16.7 MISURAZIONE INTERNA RET
T
ANGOL
O
(ciclo 423, DIN/ISO: G423)
Per la programmazione
Parametri ciclo
U CENTRO 1º ASSE Q273 (in valore assoluto): centro della
tasca nell'asse principale nel piano di lavoro. Campo
di immissione da -99999,9999 a 99999,9999
U CENTRO 2º ASSE Q274 (in valore assoluto): centro della
tasca nell'asse secondario nel piano di lavoro. Campo
di immissione da -99999,9999 a 99999,9999
U LUNGHEZZA 1º LATO Q282: lunghezza della tasca
parallela all'asse principale del piano di lavoro. Campo
di immissione da 0 a 99999,9999
U LUNGHEZZA 2º LATO Q283: lunghezza della tasca
parallela all'asse secondario del piano di lavoro.
Campo di immissione da 0 a 99999,9999
U MIS. ALTEZZA SU ASSE TASTATORE Q261 (in valore
assoluto): coordinata del centro della sfera (= punto di
contatto) nell'asse del tastatore, sul quale deve
essere effettuata la misurazione. Campo di
immissione da -99999,9999 a 99999,9999
Prima della definizione del ciclo, deve essere
programmata una chiamata utensile per la definizione
dell'asse del tastatore.
Quando le dimensioni della tasca e la distanza di sicurezza
non consentono il preposizionamento vicino ai punti da
tastare, il TNC parte per la tastatura sempre dal centro
della tasca. In questo caso, il tastatore non si porta
all'altezza di sicurezza tra i quattro punti da misurare.

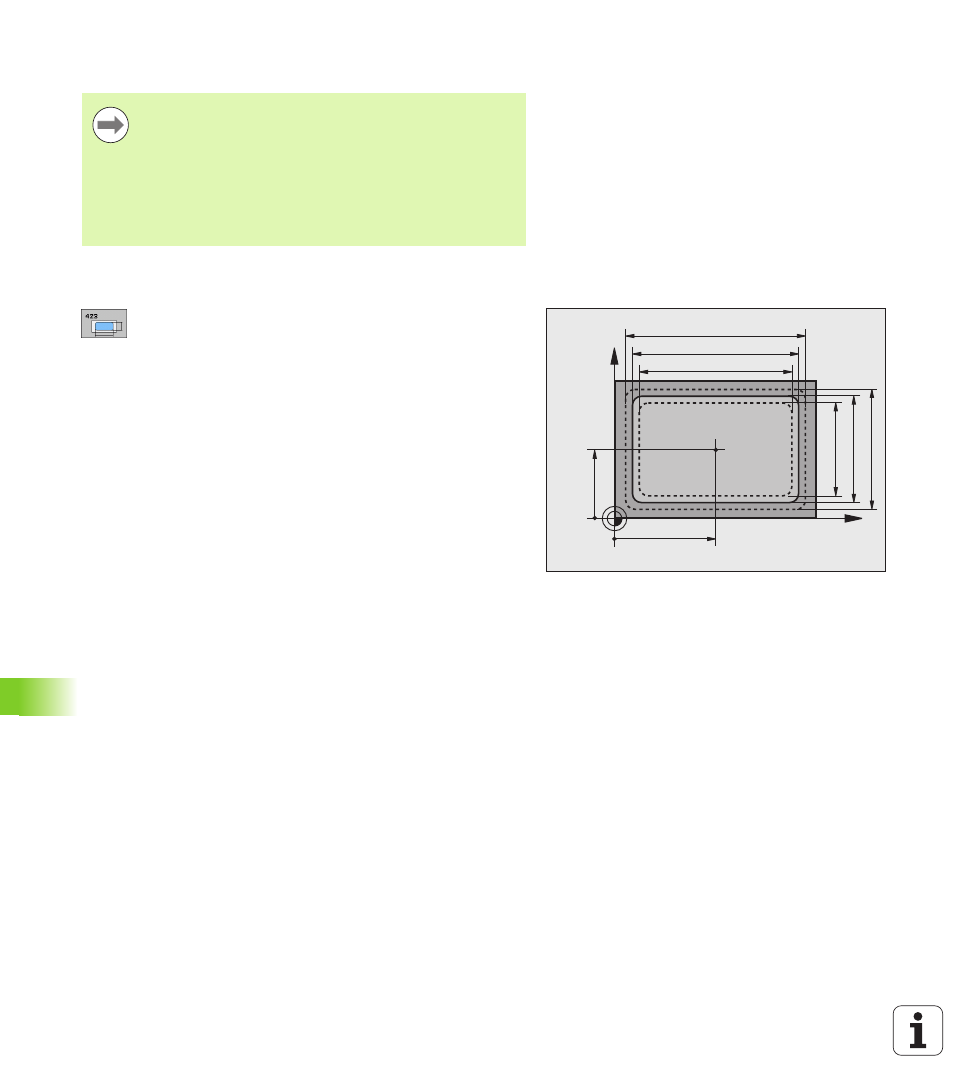

X
Y
Q287
Q285
Q274 ±Q280
Q273 ±Q279
Q283 Q286
Q282
Q284
