13.2 Prima di lavorare con i cicli di
tastatura
Per poter coprire un campo di applicazioni il più vasto possibile in fase
di misurazione, sono previste, tramite Parametri macchina, delle
possibilità di definizione che determinano il comportamento base di
tutti i cicli di tastatura:

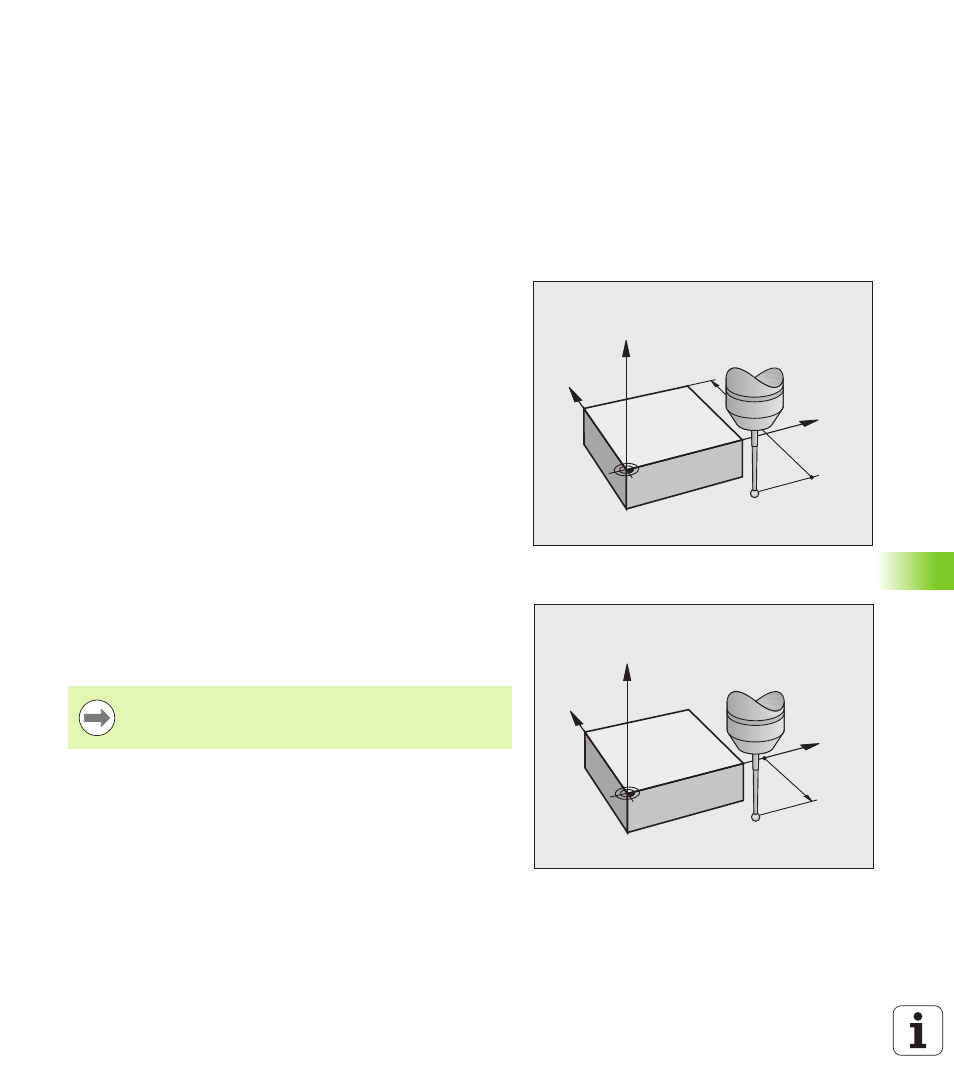

Percorso di spostamento massimo per il punto
da tastare: MP6130
Se entro il percorso definito in MP6130 il tastatore non viene deflesso,
il TNC emette un messaggio d'errore.
Distanza di sicurezza dal punto da tastare
MP6140
In MP6140 si definisce a quale distanza dal punto da tastare definito,
cioè calcolato dal ciclo, il TNC deve preposizionare il tastatore. Quanto
più ridotta è questa distanza, tanto più precisa deve essere la
definizione dei punti da tastare. In numerosi cicli di tastatura si può
inoltre definire una distanza di sicurezza che interviene in aggiunta al
parametro macchina 6140.
Orientamento del sistema di tastatura a
infrarossi nella direzione di tastatura
programmata: MP6165
Per aumentare la precisione di misurazione, tramite MP 6165 = 1 si
può ottenere che un sistema di tastatura a infrarossi venga orientato
nel senso della direzione di tastatura programmata prima di ogni
tastatura. In questo modo il tastatore viene deflesso sempre nella
stessa direzione.
Y
X
Z
MP6130
Y
X
Z
MP6140
Se si modifica MP6165, si deve calibrare di nuovo il
tastatore in quanto il comportamento di deflessione
cambia.
