468 Cicli di tastatura: misurazione automatica della cinematica
1
8
.5 COMPENSAZIONE PRESET (cic
lo 452, DIN/ISO: G452, opzione)
18.5 COMPENSAZIONE PRESET
(ciclo 452, DIN/ISO: G452,
opzione)
Esecuzione del ciclo

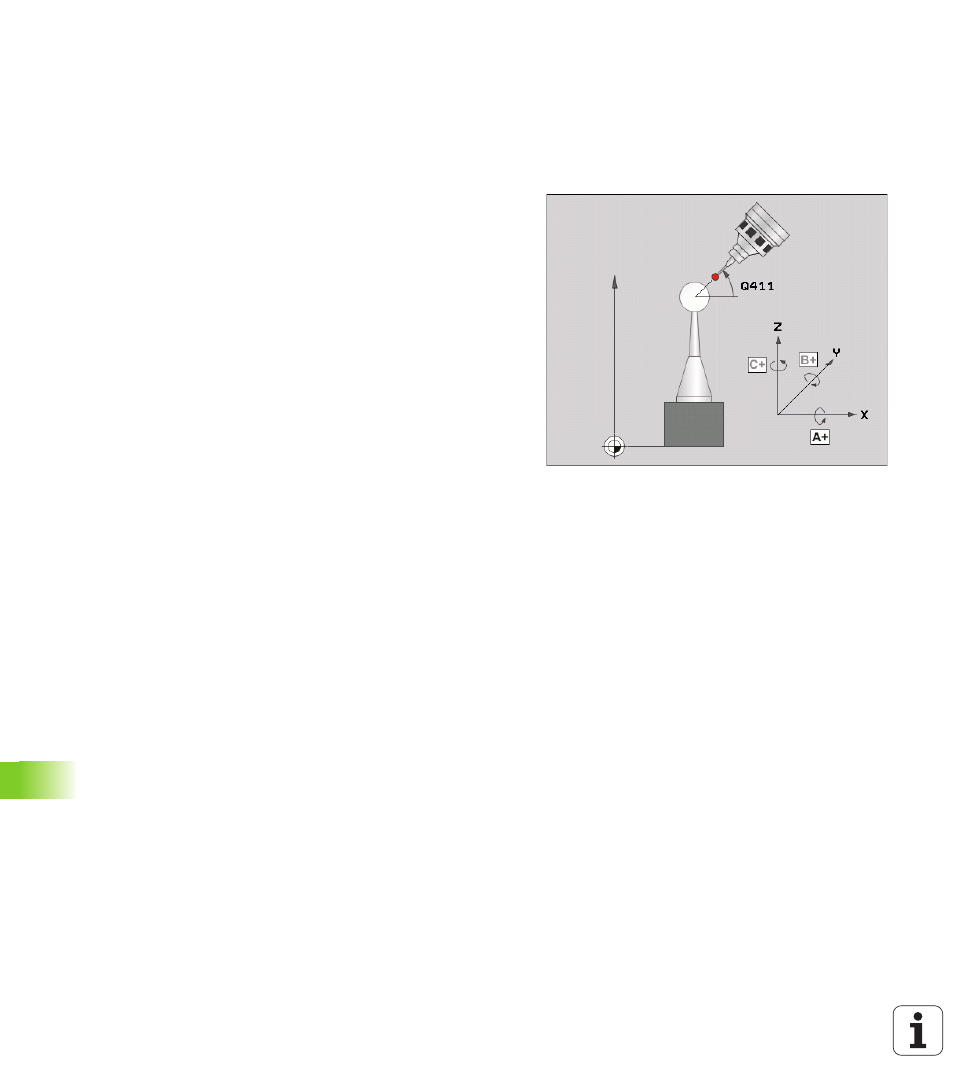

Con il ciclo di tastatura 452 si può ottimizzare la catena cinematica di
conversione della macchina (vedere "MISURA CINEMATICA (ciclo
451, DIN/ISO: G451, opzione)" a pagina 454). Successivamente il TNC
corregge ugualmente nel modello di cinematica il sistema di
coordinate del pezzo affinché il Preset attuale si trovi al centro della
sfera calibratrice dopo l'ottimizzazione.
Con questo ciclo è possibile abbinare ad esempio le teste
intercambiabili.
1 Serrare la sfera calibratrice
2 Misurare completamente la testa di riferimento con il ciclo 451 e
quindi far definire dal ciclo 451 il Preset al centro della sfera
3 Inserire la seconda testa
4 Misurare la testa intercambiabile con il ciclo 452 fino all'interfaccia
di cambio testa
5 Confrontare altre teste intercambiabili con la testa di riferimento
utilizzando il ciclo 452
